Балансировочный клапан для настройки системы отопления

Разновидности балансовых устройств

Обычными шаровыми кранами нельзя регулировать поток воды в трубах или радиаторах. Но для правильного распределения теплоносителя по батареям такая регулировка необходима. Ручной балансировочный клапан (иначе – вентиль) как раз и служит для настройки системы водяного отопления. В публикации мы расскажем, где ставится балансовый кран и как его правильно использовать при балансировке отопительной сети частного дома.

Зачем нужны балансировочные вентили

Сразу оговоримся, что далеко не каждая система требует балансировки как таковой. Например, 2—3 коротких тупиковых ветви с 2 батареями на каждой способны сразу включиться в нормальный рабочий режим при условии, что верно подобраны диаметры труб, а расстояния между приборами небольшие. Теперь давайте разберем 2 ситуации:

  1. К котлу подключены 2—4 ветви отопления неравной длины с числом радиаторов от 4 до 10.
  2. Тот же расклад, но с батареями, оснащенными термостатическими вентилями (описаны в другой публикации).
2-трубная тупиковая схема водяного отопления

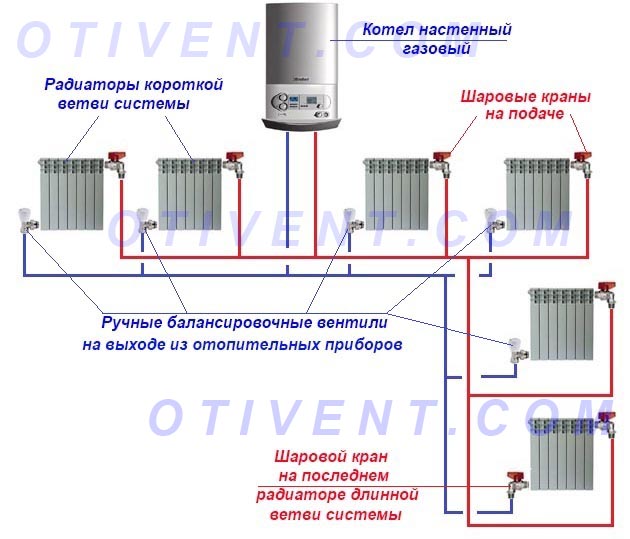

Пример тупиковой схемы с плечами неравной длины и нагрузки. На последнем радиаторе короткой ветви тоже нужен балансовый вентиль

Поскольку основная масса воды всегда течет по пути наименьшего гидравлического сопротивления, в ситуации №1 большее количество тепла получат первые отопительные приборы, расположенные близко к котлу. Если поступление теплоносителя к этим радиаторам не ограничить, то последние батареи в цепочке нагреются гораздо слабее, разница температур между ними может составить 10 °С и более.

Чтобы направить к дальним батареям требуемое количество теплоносителя, на подводках к ближним приборам ставятся радиаторные балансировочные вентили, изображенные на фото. Они ограничивают проток воды, частично перекрывая проходное сечение труб и увеличивая гидравлическое сопротивление участка.

Клапан радиаторный балансировочный – прямой и угловой

Таким же образом регулируется подача теплоносителя в системах с пятью и более тупиковыми ветвями. На врезках, приближенных к теплогенератору, устанавливаются ручные балансировочные краны, предназначенные для трубопроводов. Частично перекрывая проход воде, они направляют основной поток дальше по магистрали.

Ситуация №2 сложнее. Установка радиаторных термостатов с головками позволяет менять расход теплоносителя в автоматическом режиме по мере необходимости. Но представьте, что в ближней к котлу комнате распахнулось окно, температура воздуха упала, а терморегулятор полностью открылся. Тогда в последнем помещении тоже станет холоднее, ведь ему не хватит тепла, отнятого первой батареей.

Стояковая схема отопления многоэтажного дома

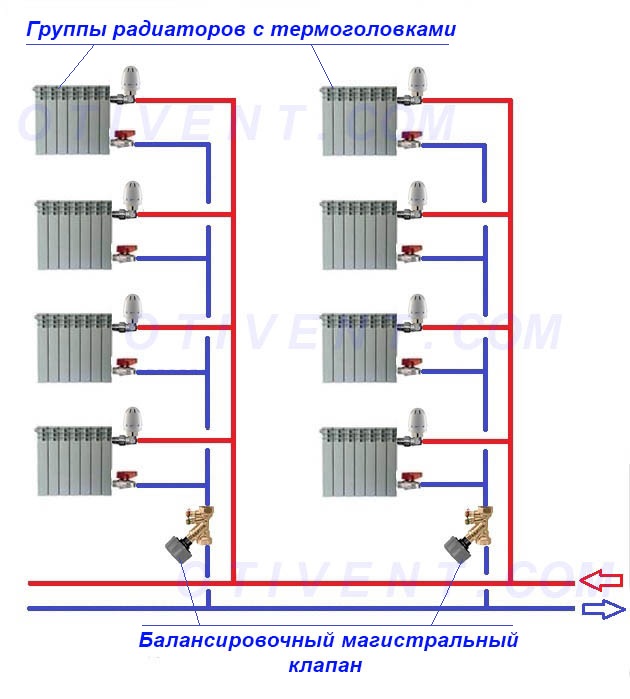

Задача вентилей – ограничить расход теплоносителя на стояки (или горизонтальные ветви)

На длинных ветвях с большим числом отопительных приборов, оборудованных термоголовками, клапаны балансировочные совмещаются с автоматическими регуляторами перепада давления, как это сделано выше на схеме.

Регуляторы, связанные капиллярными трубками с балансовыми кранами, реагируют на уменьшение/увеличение расхода воды и поддерживают давление в обратке на одном уровне. Тогда всем потребителям хватает теплоносителя, несмотря на срабатывание термоклапанов. О пользе таких регулировочных кранов подробно рассказывается в видео:

Где нужно ставить клапан

В большинстве частных домов используются только ручные радиаторные вентили. Их вполне достаточно, чтобы настроить нормальную работу водяного отопления в коттеджах площадью до 500 м². Монтаж балансовых кранов магистрального типа производится в таких случаях:

Установка кранов на батарею отопления

Когда мы разобрались с назначением балансировочных вентилей, укажем конкретные места их установки. Радиаторные краны нужно ставить на выходе батарей, а магистральные – на обратной трубе с охлажденным теплоносителем. Если же элемент задействован в паре с автоматическим регулятором давления, то он может стоять как на подающем, так и обратном трубопроводе в зависимости от спроектированной схемы.

Схема подключения 2-трубных стояков с балансовыми кранами
Пример схемы с групповой балансировкой стояков

Справка. В алюминиевых и стальных радиаторах с нижним подключением балансировочный кран встроен в специальную фурнитуру, предназначенную для присоединения подводок к таким приборам.

Выделим моменты, когда ставить регулирующие клапаны не нужно:

  • в тупиковых системах небольшой протяженности с равными по гидравлике «плечами»;
  • если все батареи оснащены термостатическими клапанами с преднастройкой;
  • на последнем (тупиковом) радиаторе;
  • в системах отопления коллекторного типа.
Схемы с нижним подключением батарей с помощью арматуры
Специальная арматура для нижнего подключения оснащается встроенными балансирующими клапанами

Терморегуляторы с преднастройкой, стоящие на подаче воды в батарею, одновременно играют роль балансового вентиля, поэтому на выходе отопительного прибора достаточно установить отсекающий шаровой кран. Такая же арматура монтируется на подводках последнего в цепочке радиатора, поскольку регулировать его бессмысленно, он должен быть открыт полностью.

Конструкция и принцип работы

Радиаторный кран, предназначенный для ручной балансировки отопления, состоит из таких деталей:

  1. Латунный корпус с резьбовыми патрубками для подключения труб. Внутри методом литья выполнено седло – вертикальный круглый канал, немного расширяющийся кверху.
  2. Запорно-регулирующий шпиндель с рабочей частью в виде конуса, входящего при закручивании в седло и ограничивающего поток воды.
  3. Уплотнительные кольца из резины EPDM.
  4. Защитный пластиковый или металлический колпачок.
Клапан угловой балансовый – схема в разрезе
На рисунке представлен вентиль фирмы Caleffi (сайт – https://www.caleffi.com)

Примечание. Все известные производители – Danfoss, Herz, Caleffi и другие – предлагают клапаны 2 типов – прямые и угловые. Принцип работы одинаковый, меняется лишь форма.

Подробнее устройство балансировочного клапана показано выше на схеме. По ней видно, что вращение шпинделя ведет к увеличению либо уменьшению проходного сечения, так и выполняется регулировка. Число оборотов от закрытого до максимально открытого положения – от 3 до 5 в зависимости от производителя крана. Чтобы поворачивать шток, нужно использовать обычный или специальный ключ в виде шестигранника.

Магистральные краны отличаются от радиаторных размерами, наклонным положением шпинделя и штуцерами, предназначенными для:

  • слива теплоносителя;
  • подсоединения измерительных приборов;
  • подключения капиллярной трубки от регулятора давления.
Кран балансировочный для магистралей – схема в разрезе
Устройство магистрального вентиля для балансировки ветвей отопления

Для справки. Сливным патрубком оснащаются также и радиаторные модели клапанов, например, от бренда Oventrop.

Ассортимент балансовых кранов постоянно расширяется за счет появления новых высокотехнологичных изделий. Пример – вертикальный клапан Caleffi итальянского производства, оборудованный расходомером.

Кран балансировочный с расходомером

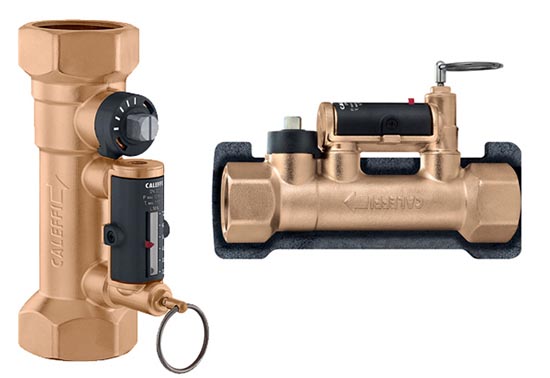

Вентиль Caleffi с расходомером можно монтировать в 2 положениях – горизонтальном и вертикальном

Как отбалансировать радиаторную сеть

Обычно монтажники систем отопления устанавливают расход теплоносителя на батареях простым способом: делят число оборотов балансировочного вентиля на количество отопительных приборов и таким способом рассчитывают шаг регулировки. Двигаясь от последнего радиатора к первому, закрывают краны с полученной разницей в оборотах.

Пример. Имеем на одном «плече» тупиковой системы 5 радиаторов с ручными клапанами Oventrop на 4.5 оборота шпинделя. Делим 4.5 на 5, получаем шаг регулировки около 0.9 оборота. Значит, предпоследний отопительный прибор открываем на 3.6 оборота, третий – на 2.7, второй – на 1.8, первый – на 0.9 оборота.

Способ довольно приблизительный и не учитывает различную мощность батарей, а потому может применяться в качестве предварительной настройки с корректировкой в процессе эксплуатации.

Термометр контактный для балансировки системы

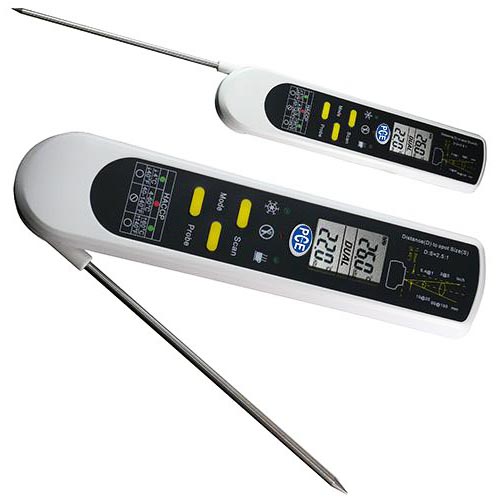

Точнее отбалансировать отопление поможет контактный термометр, измеряющий температуру поверхности труб и батарей

Наш опытный эксперт Владимир Сухоруков предлагает другую методику, базирующуюся на измерении реальной температуры поверхности обогревателей. Пошагово инструкция по балансировке выглядит так:

  1. Максимально откройте все балансировочные клапаны и выведите систему в рабочий режим с температурой подачи 80 °С.
  2. Контактным термометром замерьте температуру всех отопительных приборов.
  3. Полученную разницу устраняйте, закручивая краны первых и средних радиаторов, конечные не трогайте. Ближнюю батарею откройте на 1—1.5 оборота вентиля, средние – на 2—2.5.
  4. Дайте системе адаптироваться под новые настройки в течение 20 минут и повторите замеры. Ваша задача – добиться минимальной температурной разницы между дальней и ближайшей к котлу батареей.

Примечание. Погода и температура на улице не играет роли, важна лишь разница в нагреве радиаторов. Кстати сказать, в обычном рабочем режиме при 50—70 °С на подаче дельта температур станет еще меньше. Как система гидравлически уравновешивается с помощью балансировочных вентилей, смотрите на видео от эксперта:

Заключительный вывод

Если вы самостоятельно занимаетесь монтажом отопления, то наверняка столкнетесь с балансировкой. Когда на всех радиаторах, кроме последнего, стоят балансировочные клапаны, процедура не доставит больших хлопот. Лучше брать вентили, регулируемые ключом либо отверткой, а не пластиковой рукояткой, чтобы до них не добрались дети. Не исключено, что зимой положение шпинделей придется корректировать, ведь теплопотери в помещениях бывают разными. Единственный нюанс: не делайте резких движений и открывайте краны в холодных комнатах потихоньку, по ¼ оборота.
