Как делается буржуйка из газового баллона — конструкции длительного горения

Отопление гаража, дачи, теплицы

Если вы обратите внимание, сколько стоит чугунная или стальная печка на дровах в торговой сети, то быстро поймете, что покупать ее для отопления гаража и дачи с теплицей не всегда оправданно. Более доступный вариант – буржуйка из газового баллона длительного горения, изготовленная своими руками или сваренная мастером под заказ по вашим чертежам. В любом случае конструкцию самодельной печи выбирать вам. Наша цель – помочь в этом выборе, рассказать о технологии самостоятельной сборки отопителя и правильной установке, вплоть до устройства дымохода.

Подбираем конструкцию дровяной печки

Устаревшая и неэффективная отопительная техника постепенно уходит в прошлое, что сказывается и на самодельных обогревателях. Нынче никому не нужны примитивные железные ящики с трубой и дверцами, пожирающие дрова без хорошей теплоотдачи. Современная буржуйка должна быть комфортной в эксплуатации и экономичной. Поэтому продвинутые мастера – умельцы постоянно работают над ее усовершенствованием.

Слесарь работает болгаркой

Чтобы добиться максимально эффективной работы дровяного отопителя, необходимо решить 2 вопроса: как увеличить КПД печки-буржуйки и длительность горения от одной загрузки, не повышая количество и цену применяемых материалов. Представляем 3 варианта самоделок, где эти задачи были успешно решены и реализованы:

  • трехходовая печь из двух пропановых баллонов;
  • пиролизная буржуйка с воздушно-жаротрубным теплообменником и вторичной камерой;
  • очень популярная конструкция — «Бубафоня» с верхним сжиганием дров из газового баллона.

Для справки. Первые 2 агрегата разработаны, сделаны и испытаны нашим экспертом Виталием Дашко, любезно предоставившим свои фото – и видеоматериалы.

Если вы дружите со сварочным аппаратом и располагаете необходимым инструментом, то технических проблем с изготовлением не возникнет. Ниже мы представим чертежи и поясним технологию, как сделать буржуйку из газового баллона по всем трем вариантам. Но сначала определитесь с выбором, прочитав обзор этих печей.

Сварка и болгарка со струбциной

Трехходовая буржуйка – принцип работы и плюсы с минусами

Этой самодельной печи мастер присвоил шутливое название «Коллайдер» из-за непривычного внешнего облика и неплохой теплоотдачи. Эта буржуйка на дровах делается из двух стандартных пропановых баллонов емкостью 50 л, приваренных друг к другу под углом 90°, как это показано на чертеже. Принцип действия такой:

  1. Первый резервуар, уложенный горизонтально, играет роль топливника, соответственно, оборудован дверцами и колосниками. В него помещается внушительная порция дров и поджигается.
  2. Второй сосуд – это воздушный теплообменник с внутренними перегородками, замедляющими течение дымовых газов и заставляющими их трижды менять направление движения и отдавать больше теплоты. В конце продукты горения покидают отопитель через дымоходный патрубок.
  3. Для увеличения греющей поверхности обе части корпуса снабжены дополнительными ребрами.
  4. Внизу к топливнику приварен зольник из листового металла, чья дверца регулирует подачу воздуха на горение.
Схематическое изображение отопителя
Чертеж самодельного трехходового отопителя на дровах в разрезе

Примечание. С таким же успехом вместо баллонов можно применить стальную трубу для буржуйки с диаметром 300 мм и тонкими стенками (4—5 мм).

Ориентировочная мощность «Коллайдера» составляет 10 кВт при КПД около 55%, что позволяет обогреть помещение площадью до 100 м² – дачу, теплицу либо большой гараж (бокс). Практические испытания показали, что в режиме поддержания тепла в прогретом помещении 1 загрузки дров хватает на 1.5—2 часа. Если использовать отопительный агрегат в доме меньшей площади (25—50 м²), то длительность горения возрастет до 3—4 часов. Кто разбирается в теме, тот поймет, что для самодельной буржуйки это неплохая экономичность.

Обогреватель Коллайдер
Печка Коллайдер — общий вид

Минус у этой печки долгого горения один – странноватый внешний вид. Но он компенсируется многочисленными плюсами:

  • простота в изготовлении;
  • быстрый прогрев и достойная длительность работы с 1 закладки твердого топлива;
  • дешевизна конструкции, купить вам придется только удобные ручки да еще трубу для буржуйки, если нет баллонов из-под пропана;
  • благодаря размерам топливника в печку помещаются длинные (80 см) и массивные поленья, что способствует продолжительности горения;
  • агрегат можно сделать с варочной поверхностью, как это показано на фото.

«Коллайдер», как и любая буржуйка из газового баллона, сваренная своими руками, может дополняться установкой водяного контура, регулирующей воздушной заслонки в дверцу зольника и вентилятора внешнего обдува. Размеры печки изменяются в любую сторону путем подбора резервуаров меньшей емкости либо труб другого диаметра.

Обогреватель на улице

О работе буржуйки, используемой для отопления помещения кафе 100 м², рассказано на видео:

Обзор пиролизной печи на 2 камеры

Эта маленькая печка на дровах, изготовленная из 24-литрового газового баллона, получила название «Пятерочка» по числу труб воздушного теплообменника. Действует она по такому принципу:

  1. Как и в предыдущем случае, уложенный набок баллон служит камерой сгорания, а снизу к нему приделан зольник. Роль колосника играют щели, прорезанные в стенке сосуда.
  2. Сверху резервуара выполнен проем, куда примыкают 5 вертикальных труб теплообменника. По ним движутся горячие дымовые газы и таким образом отдают часть теплоты в помещение.
  3. Из теплообменника продукты горения попадают во вторичную камеру, куда по отдельной трубке отдельно подается подогретый воздух. Благодаря этому образовавшиеся в топке горючие газы дожигаются и выделяют дополнительное тепло, после чего направляются в дымоход.

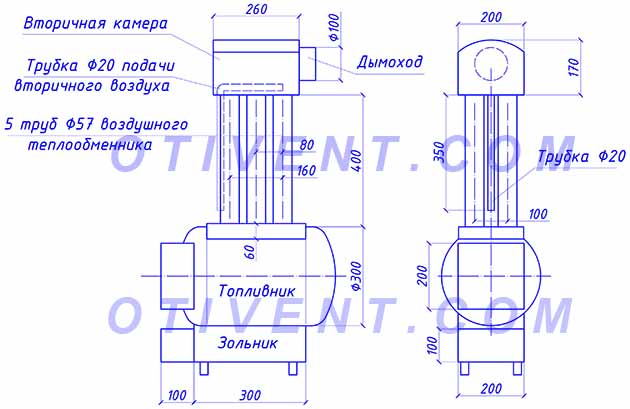

Схематическое изображение отопителя Пятерочка
Чертеж пиролизной буржуйки длительного горения из малого баллона

Результаты практических испытаний отопителя такие: комната площадью 30 м² в течение 1 часа прогревается на 20 °С, после чего одной закладки дерева хватает на 1.5—2 ч в зависимости от режима работы. Ориентировочная мощность – 5 кВт. Как видите, в данной конструкции длительность горения снижена за счет уменьшения топливника, зато печка очень компактна и поместится в любом помещении. Да и греет она вполне прилично.

Совет. Хотите нарастить продолжительность горения в среднем до 4 часов? Тогда изучите чертеж другого варианта, где изображена такая же пиролизная буржуйка, сделанная своими руками из газового баллона на 50 л. Устройство отопительных агрегатов идентично, отличие лишь в объеме резервуаров, применяющихся в качестве топливника.

Отопление мастерской на дровах

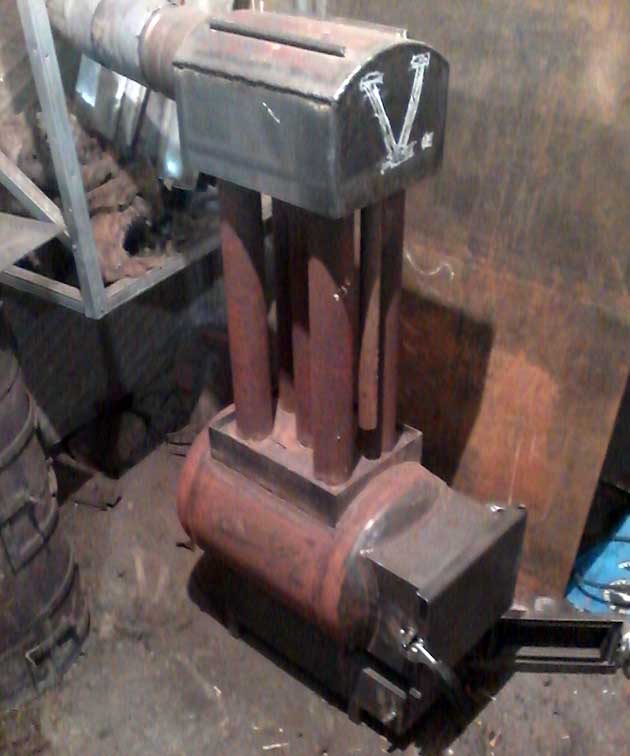

Так выглядит двухкамерная самодельная печка

Благодаря эффективному сжиганию дров печь «Пятерочка» экономичнее «Коллайдера», хотя и сложнее в сборке. По стоимости материалов разница меж ними небольшая – в первой 2 баллона, во второй – 5 труб диаметром 57 мм длиной 40 см. Отдельное преимущество печки – способность после разогрева сжигать влажную древесину и всякий мусор, не теряя интенсивности отопления. Остальные плюсы такие же – дешевизна, удобство в эксплуатации и возможность модернизации.

Еще дельный совет. Вполне естественно, если после замены маленького баллона на стандартный (50 л) вы пожелаете нарастить мощность отопителя и добавить еще 2—3 трубы в теплообменник. Помните, что соответственно должно увеличиться проходное сечение и тяга дымохода. Иначе вы напрасно потратите материалы и время, поскольку из-за недостаточной тяги крайние секции останутся холодными и мощность печи не возрастет.

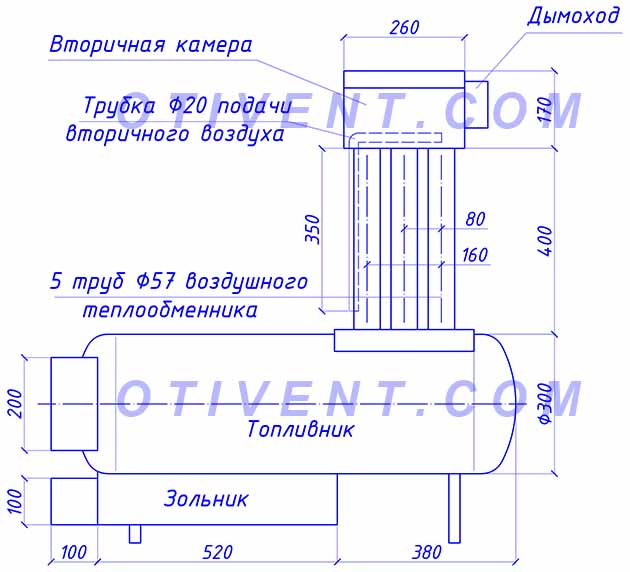

Эскиз отапливающего агрегата
Увеличенная версия Пятерочки из большого баллона

Печка верхнего горения «Бубафоня»

По большому счету, «Бубафоню» нельзя отнести к категории буржуек, поскольку она кардинально отличается принципом работы. Но и обойти вниманием эту печь невозможно в силу широкой популярности, обусловленной длительностью горения с 1 загрузки дровами от 6 до 10 часов. Вместе с тем отопитель славится многочисленными недостатками, о чем мы скажем далее.

Алгоритм работы печки длительного горения «Бубафоня», показанной на чертеже, следующий:

  1. Топливник – это стоящий вертикально пропановый баллон на 50 л. Через отверстие в верхней крышке внутрь заходит труба для подачи воздуха, заканчивающаяся диском из толстого металла. Снизу к нему приделаны стальные полосы, распределяющие воздух по всем направлениям.
  2. Когда топка заполнена дровами доверху, тяжелый диск придавливает их и заставляет проседать по мере сжигания. Розжиг также производится сверху, а только потом труба с грузом опускается.
  3. Подача воздуха на горение регулируется заслонкой, установленной на верхнем торце трубы. Дымоходный патрубок врезан в боковую стенку баллона под самой крышкой.
Эскиз дровяного отопителя с дисковым грузом
Чертеж печи верхнего горения и схема расположения распределителей воздуха

Примечание. Место прохода трубы сквозь крышку не герметизируется и туда всасывается вторичный воздух, помогающий дожечь горючие газы над диском, когда печь как следует разогрелась.

Сильные стороны «Бубафони» — приличная продолжительность работы, простота и возможность переделки в котел верхнего горения (делается печь с водяной рубашкой, о чем рассказано в отдельном материале). А вот слабые стороны заставили многих владельцев гаражей отказаться от подобных буржуек:

  • печку невозможно догрузить, пока не сгорит все топливо;
  • от перекрывания заслонки топка не погаснет и станет долго тлеть, потому что в нее попадает вторичный воздух;
  • без хорошей тяги отопитель дымит в помещение;
  • в режиме медленного горения печь греет слабо, а дымоходная труба интенсивно забивается сажей;
  • для выхода в нормальный режим агрегат должен хорошо прогреться, на что расходуется ¼ топлива.

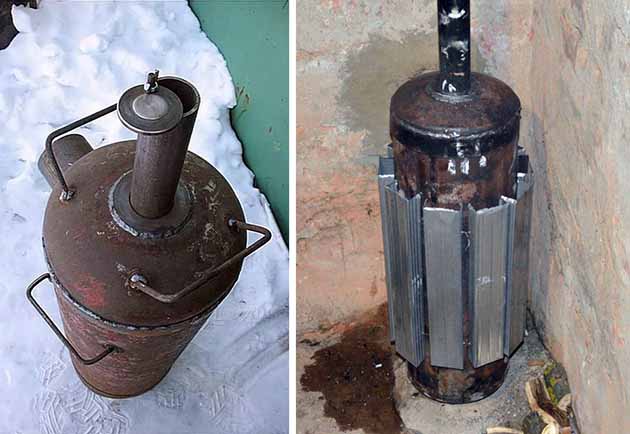

Обогреватель на улице и в гараже
Слева на фото — воздушная заслонка крупным планом, справа — самодельные теплообменные ребра из профилей для монтажа ГКЛ

Для справки. Чтобы выжечь сажу в дымоходе, нужно при каждой растопке прогонять «Бубафоню» в максимальном режиме.

Напоследок немного подсластим пилюлю. Несмотря на все недостатки, печь длительного горения из газового баллона не теряет популярности, вдобавок она успешно функционирует на опилках и различном горючем мусоре.

Инструкции по изготовлению буржуйки своими руками

Перед тем как сварить дровяную печку продолжительного горения, следует подготовить все необходимые электроинструменты:

  • сварочный инвертор;
  • болгарка, она же – угловая шлифмашина;
  • дрель с набором сверл.

Примечание. Мы не станем перечислять здесь молотки с пассатижами, поскольку в доме у хорошего хозяина всегда найдется полный набор инструмента.

Разрезанный баллон

Конечно же, понадобится старый пропановый баллон, с которого нужно скрутить вентиль и перед резкой обязательно заполнить водой. Дело в том, что пропан тяжелее воздуха и его остатки самостоятельно не покинут резервуар. Чтобы их вытолкнуть оттуда, как раз и применяется вода. Порядок дальнейшей работы зависит от выбранной конструкции.

Собираем трехходовую печь

Помимо баллонов, для изготовления этой буржуйки надо подготовить такие материалы:

  • листовой металл толщиной 2 мм пойдет на зольную камеру и ребра, 3 мм — на дверцы;
  • обрезок круглой трубы диаметром 100 мм – на дымоходный патрубок;
  • уголки либо профильные трубы для ножек;
  • асбестовый, а лучше – графитно-асбестовый шнур на уплотнение дверок;
  • стальной профиль 20 х 20 мм или арматура такого же сечения – на усиление колосниковой решетки.
Промежуточный этап сборки
Стыковка двух баллонов (слева) и приварка обрамления дверок (справа)

Совет. Ручки — запоры с красивыми эбонитовыми накладками проще купить, чем тратить время на самодельные. Чтобы придать печке современный облик, приобретите термостойкую краску (продается в аэрозольных баллончиках).

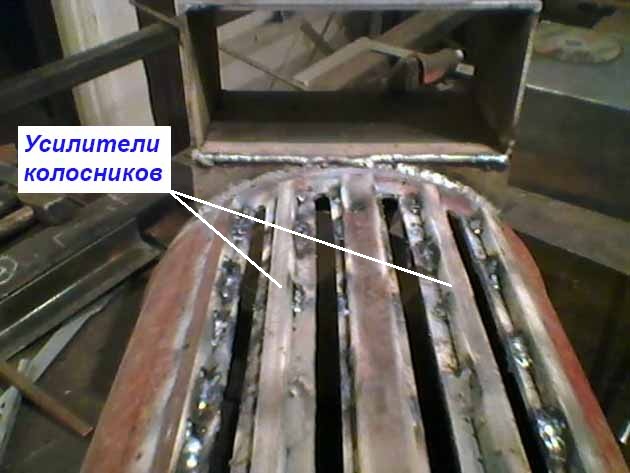

Приварка профилей
Чтобы прутья не прогибались от высокой температуры, их нужно усилить приваренными профилями

Первым делом порежьте металл на заготовки по размерам, указанным на чертеже буржуйки длительного горения, представленном в предыдущем разделе. Технология изготовления печи такая:

  1. В торце первого баллона вырежьте проем под дверцу и отверстие в стенке для выхода газов. У второго сосуда отпилите дно, а на торце выполните отверстие под патрубок 100 мм. Сделайте на стенках полукруглые вырезы, чтобы один баллон плотно сел на другой.
  2. Прорежьте щели колосниковой решетки. С наружной стороны приварите к ней усилители из профиля 20 мм.
  3. Изготовьте зольник и обрамления дверок, приварите их к корпусу. Заодно установите ножки.
  4. Сварите дверцы и уплотните места примыкания к рамке. Установите створки и ручки.
  5. Вырезанные стенки баллона используйте в качестве перегородок, приварив их внутрь вертикального резервуара.
  6. Соедините два сосуда между собой на сварке. Установите дымоходный патрубок и обварите его.
  7. Приделайте к обоим корпусам теплообменные ребра. На этом печь готова.

Монтаж перегородок

Несколько слов о том, как сделать для буржуйки длительного горения плотные дверки. Технология простая: из узких стальных полос, приваренных к внутренней поверхности створки, формируется канал, куда впоследствии набивается графитно-асбестовый шнур. Главное, — четко определить расположение канавки. По окончании весь металл нужно обезжирить и окрасить в 3 слоя с перерывами на сушку.

Коллайдер в работе

Совет. Перед окрашиванием сваренную печь желательно протопить, дабы выжечь всю старую краску.

Изготовление пиролизной двухкамерной печки

Схема сборки этой буржуйки с высоким КПД во многом схожа с «Коллайдером», только применяется 1 газовый баллон, а из материалов добавляются трубы диаметром 57 и 20 мм (на теплообменник и подачу вторичного воздуха соответственно). Порядок работ следующий:

  1. В резервуаре прорежьте отверстия для загрузочной дверцы и под установку теплообменника. Размеры площадки для него – 260 х 200 мм.
  2. Смастерите зольник и поставьте дверцы, как это описано выше. Приварите опоры.
  3. Изготовьте теплообменник, врезав трубы в шахматном порядке между двумя листами металла. Соблюдайте межосевые расстояния, указанные на чертеже.
  4. Согните трубу 20 мм под углом 90° и приварите ее к теплообменнику. Последний приделайте к проему, вырезанному в баллоне.
  5. Сварите вторичную камеру с дымоходным патрубком. В качестве крышки используйте полукруглую заготовку, что раньше была стенкой баллона. Отопитель готов.

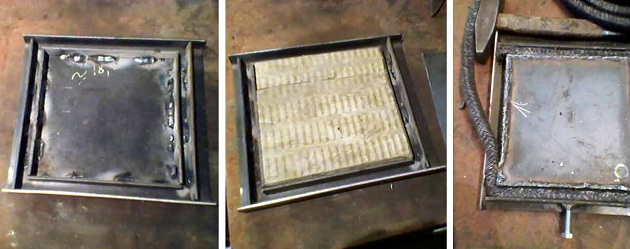

Утепленная створка
Этапы сборки дверцы топливника

Примечание. Если вы используете стандартный баллон, то алгоритм ведения работ не меняется, только зольник надо сделать больше (размер показан на чертеже).

Немного о том, как правильно сделать подачу воздуха во вторичную камеру буржуйки длительного горения. Перед монтажом конец трубки нужно заглушить, а по бокам выполнить 5—6 разрезов в виде латинской V. Потом труба вставляется в отверстие верхней площадки теплообменника и обваривается. Если вы изготавливаете буржуйку своими руками из трубы, взятой вместо баллона, то понадобится приварить заднюю стенку и переднюю панель из металла толщиной не менее 4 мм.

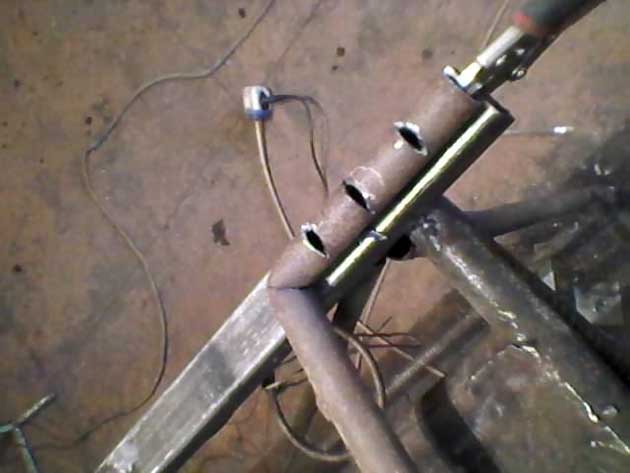

Прорези в трубке
Такие прорези нужно сделать по бокам трубки

Фото процесса сборки буржуйки

Изготовление буржуйки на видео

Сборка отопителя «Бубафоня»

Технология изготовления этой печки – одна из простейших. Берете газовый баллон на 50 л, отрезаете верхнюю часть по заводскому шву, после чего выполняете такие действия:

  1. Сварите из арматуры периодического профиля диаметром 20—24 мм колосниковую решетку и установите ее согласно чертежу. Ниже вырежьте проем и поставьте дверку зольной камеры.
  2. В отрезанной крышке проделайте отверстие для воздушной трубы, а к торцу баллона приварите снаружи стальную полосу для уплотнения.
  3. К одному концу трубы 57 мм сваркой прикрепите дисковый груз с наваренными рассеивателями воздуха, а на второй поставьте воздушную заслонку.
  4. Установите дымоходный патрубок.
  5. Воздушную трубу вставьте в топливник и наденьте крышку.

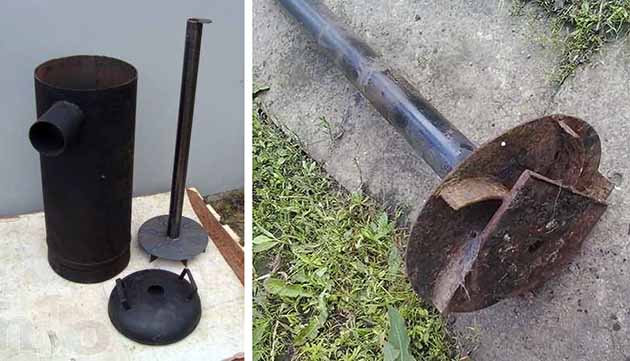

Три элемента обогревателя
По сути, 3 детали — это вся печь Бубафоня

Для справки. Многие домашние мастера не ставят колосники и дверцу зольника в печку типа «Бубафоня». Это упрощает работу, но усложняет эксплуатацию: после прогорания дров корпус приходится переворачивать, чтобы вытряхнуть золу.

Изготовление колосника
Установка колосниковой решетки

Как правильно установить буржуйку и дымоход

При размещении дровяных отопителей важно соблюдать правила пожарной безопасности. Особенно это касается печей нашего эксперта, чья верхняя часть при максимальном режиме работы может накалиться докрасна. Здесь требования такие:

  1. В гараже или на даче, построенной из кирпича или других несгораемых материалов, минимальное расстояние до стен помещения не нормируется. Но любые горючие предметы или конструкции должны находиться не ближе 50 см от тела печи.
  2. В теплице буржуйку нельзя располагать близко к растениям и наружным стенам из стекла.
  3. В деревянном доме полы под печкой застилаются металлическим листом, выступающим со стороны топки на 700 мм. Ближайшие стены также зашиваются металлом во избежание возгорания.

Отдельный вопрос — из чего сделать дымоход для буржуйки. Однозначно не подойдет алюминиевая гофра, поскольку температура газов на выходе достигает 200—400 °С в зависимости от режима работы. Какие варианты допустимы:

  • обычная стальная труба с тонкими стенками;
  • газоход из кровельной или нержавеющей стали;
  • утепленный сэндвич-дымоход.
Варианты установки агрегата
Дымоходный канал лучше проложить под углом (слева), чем просто вертикально (справа)

Совет. Предпочтительнее взять последний вариант дымоотвода – двустенную трубу с утеплителем из базальтового волокна посередине.

Для создания хорошей тяги верх трубы ставится на высоте 4 м и более, если мерить от колосниковой решетки. Особенно требовательна к тяге буржуйка «Бубафоня», для нее отвод газов стоит сделать повыше, чтобы потом не возникало вопросов, почему печь дымит в помещение. В идеале вертикальный участок дымохода должен заканчиваться сборником для конденсата, хотя многие домашние мастера не придерживаются этого правила.

Кстати сказать, правильный дымоход позволяет увеличить КПД печки-буржуйки. Это достигается двумя способами:

  1. В гараже или теплице дымоходная труба удлиняется и прокладывается под углом, а в другом конце помещения выходит на крышу, как это показано на фото. Так раскаленные продукты горения отдадут больше тепла внутреннему воздуху.
  2. На вертикальном участке дымохода ставится теплообменник, связанный с водяным отоплением дома или дачи.

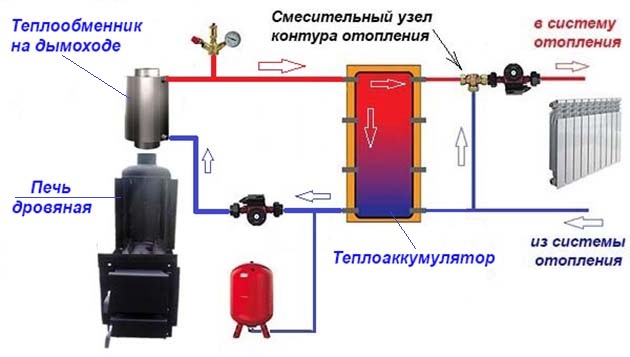

Присоединение обогревателя
Схема подключения водяного теплообменника, стоящего на дымоходной трубе

Теплообменник самоварного типа, ставящийся на дымоход, не стоит напрямую подсоединять к системе водяного отопления, поскольку есть опасность, что теплоноситель может закипеть и порвать трубопроводы. Лучше воспользоваться схемой подключения через емкость с водой – теплоаккумулятор, который тоже можно сделать своими руками из газового баллона. За описанием и чертежами его конструкции вы можете пройти сюда.
