Как выбрать и установить дымосос для твердотопливного котла или камина

Тяговые и дутьевые машины для котлов

Раньше тяговые и дутьевые вентиляторы применялись только в промышленных котельных установках. Первые ставятся внутри дымоходного канала и создают разрежение, вторые – нагнетают воздух в топку. Постепенно агрегаты перекочевали в бытовую сферу – производители начали оснащать турбинами отопители с закрытой камерой сгорания. Идею подхватили домашние умельцы, ведь дымосос для котла помогает решить проблему плохой тяги в трубе дымохода. Давайте разберемся, всегда ли необходима принудительная вытяжка продуктов горения.

Конструкция и принцип действия

Вытяжной дымосос для котла заводского изготовления включает следующие элементы (устройство показано на схеме, позиции совпадают с пунктами):

  1. Металлическая жаростойкая крыльчатка с лопатками, загнутыми под 90° относительно рабочего колеса.
  2. Крепежная плита.
  3. Электродвигатель малой производительности (20…50 Вт).
  4. Разъем питающего кабеля.
  5. Пульт с органами управления и контроля.
  6. Колба и капиллярная трубка температурного датчика, соединенного с аварийным термостатом.
  7. Сетевой провод с вилкой.

Котловой вентилятор DM-01 фирмы Kalvis

Примечание. В качестве примера взят котловой дымосос DM-01 фирмы Kalvis. Конструкция других типов вентиляторов отличается формой корпуса – улитка, короб, полусферическая посадочная площадка. Набор деталей аналогичный.

Агрегат крепится к специальному коробу, расположенному на задней панели бытового ТТ-котла рядом с патрубком дымохода. Колба датчика температуры вставляется в погружную гильзу водяной рубашки, пульт размещается отдельно.

Принцип работы дымососа заключается в принудительном отводе высокотемпературных газов из жаротрубного теплообменника котла в дымоход. Алгоритм выглядит так:

  1. Топливник заполняется дровами, производится розжиг.
  2. Загрузочная дверца запирается, поддувальная – открывается. Вентилятор включается клавишей на пульте, затем настраивается производительность.
  3. Когда отопительная установка и дымовая труба прогреется, скорость крыльчатки вручную снижается до минимума. Если теплогенератору хватает естественной тяги, дымосос рекомендуется отключить.
  4. При нагреве теплоносителя до критической температуры 100 °С и более по команде датчика срабатывает аварийный термостат, отключающий вентилятор автоматически.
Как продукты горения движутся в дымовой канал
Схема работы котлового дымососа

Справка. На ТТ-котлах, укомплектованных автоматическим регулятором тяги, дверку зольника распахивать не нужно. Термостат посредством цепочки откроет заслонку подачи воздуха на требуемый угол.

Большая или малая производительность тягового вентилятора выставляется индивидуально в зависимости от качества твердого топлива, режима горения и степени прогрева дымохода. Главное, — избежать скапливания и просачивания дыма в помещение.

Перебарщивать с оборотами тоже нельзя – львиная доля теплоты уйдет в трубу. Перед открыванием дверцы и дозагрузкой скорость вращения лучше увеличить до максимума.

Заводской тяговый блок для ТТ-котла
Готовый вентиляторный блок известного российского бренда Zota монтируется на дровяные отопители с задним выходом газов

Разновидности тяговых вентиляторов

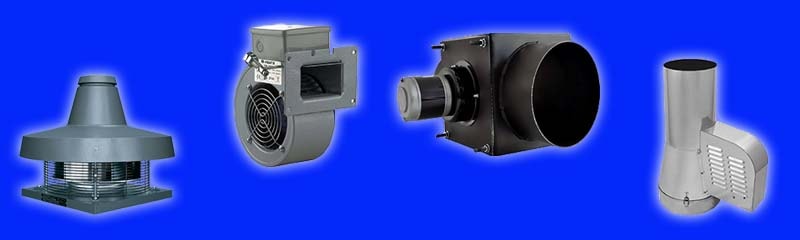

Для котлов на твердом топливе и дровяных каминов продается несколько типов дымососов:

  • котловой (конструкция рассмотрена выше);
  • центробежный канальный;
  • накладной;
  • каминный / печной (он же – крышный).

Не следует относить к дымососам различные насадки, улучшающие естественную тягу, — дефлекторы, круглые ротационные элементы и вращающиеся флюгеры. Эффективность этих колпаков зависит от скорости ветра, которая меняется вместе с погодой.

Виды канальных вытяжных вентиляторов
Разновидности канальных дымососов, некоторые модели комплектуются датчиками температуры

Канальный вентилятор отличается собственным корпусом с двумя присоединительными фланцами или патрубками. Агрегат устанавливается вертикально либо горизонтально в разрыв дымоходного канала. Устройство и принцип действия аналогичен работе котловому дымососу.

Накладной дымосос для бытового котла снабжен полукруглой площадкой и фиксаторами–стяжками. Монтаж производится на вертикальный участок дымохода (неутепленного):

  1. По бумажному шаблону в трубе вырезается проем.
  2. Рабочее колесо тяговой машины вставляется в отверстие, площадка с электромотором прижимается к поверхности фиксаторами.
  3. Соединение уплотняется асбестовым шнуром, приклеенным к внутренней стороне монтажной площадки дымососа.

Примечание. Накладной элемент подбирается по диаметру газоходной трубы. Процесс установки демонстрируется на видео.

Электрические вытяжки для каминов насаживаются на оголовок кирпичного дымохода и крепятся распорными болтами. Кабель питания прокладывается по трубе и вводится в помещение рядом с домашней печью.

Чтобы выбрать тяговую машину, нужно ориентироваться по 3 критериям:

  • мощность теплогенератора, модели дымососов рассчитаны на производительность котлов до 20, 30, 50 и 100 кВт;
  • точка монтажа – на самом котле, трубе или оголовке;
  • для накладных моделей – диаметр неутепленного газохода.
Вентиляторы для установки на дымовую трубу
Накладной (слева) и крышный дымосос (справа)

Когда нужен дымосос

Производители отопительной техники комплектуют свои изделия тяговыми вентиляторами из-за повышенного сопротивления теплообменника, где газы несколько раз меняют направление движения по жаровым трубам. Цель – отобрать у продуктов горения максимум теплоты и повысить КПД котельной установки.

Нюанс: работа дымососа в котле заводской комплектации согласована с процессом горения и управляется электронным блоком. При монтаже вентиляторного агрегата на «безмозглый» отопитель подобная согласованность исключена, нужно покупать блок автоматики либо регулировать обороты вручную.

Схема вентиляции котельной с ТТ-котлом
Организуйте приточную вентиляцию в котельной, а уж потом размышляйте об установке дымососа

Перечислим ситуации, когда дымосос поможет улучшить работу и обслуживание твердотопливного теплогенератора:

  • проблемы с тягой – задувание ветром, воздушные пробки в газоходе, много поворотов, заужение диаметра;
  • из-за особенностей конструкции котел дымит в помещение при открывании дверцы;
  • высота дымохода недостаточна либо срез трубы попал в зону ветрового подпора за коньком крыши или другим зданием;
  • в кирпичной трубе появились трещины, откуда просачивается дым.

Важный момент. Ни один вентилятор не спасет положение, если в котельной отсутствует приток с улицы. Поначалу работающая крыльчатка создаст небольшое разрежение, но потом лопатки станут перемешивать воздух на месте. Приточная вентиляция – обязательное условие нормальной работы любого отопителя.

Монтаж улитки на шахтный котел
Шахтный теплогенератор В. Г. Холмова лучше эксплуатировать с тяговым вентилятором

Некоторые конструкции дровяных котлов (например, шахтного типа) склонны выбрасывать дым через открытый загрузочный люк. Аналогичная картина наблюдается в теплогенераторах с трехходовым жаротрубным теплообменником повышенного сопротивления. Решение проблемы – установка тяговой либо дутьевой машины, управляемой контроллером.

Усиление природной тяги с помощью дымососа имеет и обратную сторону. Если после прогрева трубы естественная вытяжка не восстановилась, агрегат выключать нельзя – можно угореть. Теперь представьте, что среди ночи прекратилась подача электроэнергии, вентилятор остановился. Пока цепной термостат прикроет заслонку, дым заполнит котельную.

Рекомендация. Дымосос не должен стать панацеей. Обязательно примите меры по восстановлению тяги — отремонтируйте либо переделайте газоход согласно требованиям, прописанным в инструкции котла.

Что лучше – дымосос или нагнетатель?

Когда тяговая турбина интегрирована в теплогенератор производителем, подобных вопросов не возникает. Другое дело – добавление вытяжного вентилятора к обычному котлу прямого горения. Надо понимать, что в данном случае дымосос решает только 1 задачу – создание разрежения в топке и усиление тяги. Здесь кроется ряд негативных моментов:

  1. Без электронного блока управления производительность придется регулировать вручную. Автоматическое поддержание температуры теплоносителя исключено.
  2. При подаче воздуха через открытую дверцу зольной камеры вентилятор заставит котел работать на максимуме. Настроить режим длительного сжигания будет непросто.
  3. В случае аварийной остановки крыльчатки горение топлива не прекратится, поскольку газы свободно проходят через улитку или корпус дымососа. В топку проникает воздух, вероятность перегрева повышается.
  4. Рабочее колесо и внутренние поверхности агрегата покрываются сажей, которую необходимо удалять. Скорость залипания зависит от влажности и смолистости древесины.

Замечание. Мы не упоминаем о потреблении вентилятором электроэнергии. Расход относительно невелик и не окажет существенного влияния на общую стоимость отопления.

Комплект автоматики для дровяных теплогенераторов
Дутьевой вентилятор с блоком автоматики выполняет те же функции, что и дымосос

Недостатки, описанные в пунктах 1 и 2, устраняются путем коммутации дымососа с контроллером, управляющим оборотами крыльчатки и температурой водяной рубашки. Электронные блоки можно купить по цене 50—100 у. е.

Дутьевые машины всегда работают совместно с контроллером, поэтому перечисленные выше проблемы отсутствуют:

  • нагнетатель меняет производительность и выключается по команде блока управления, теплоноситель греется до заданной температуры;
  • в процессе горения дверца зольника герметично закрыта, воздух подается по отдельному каналу;
  • при отключении электроэнергии воздушный канал автоматически перекрывается гравитационной заслонкой;
  • лопасти крыльчатки не контактируют с горячим дымом и сажей.

Справка. В пиролизных котлах наддув применяется всегда, поскольку работа данного вида отопителей построена на принудительном нагнетании воздуха.

Теперь сравним стоимость тягового и дутьевого вентилятора, не учитывая цену контроллера. Дымосос для ТТ-котла до 30 кВт обойдется в 90 у. е., нагнетатель – 60—65 у. е. Разница обусловлена конструктивными особенностями вытяжного агрегата – раскаленные газы не должны перегревать электродвигатель плюс крыльчатка делается из металла (при наддуве – из пластика).

Как сделано охлаждение дымососа
За монтажным фланцем агрегата стоит малая крыльчатка, призванная охлаждать электродвигатель

По сложности инсталляции агрегаты примерно одинаковы. Монтаж нагнетающей улитки подразумевает выпиливание проема в дверце зольника, дымососа – разборку либо вырезание трубы. Крышную вытяжку поставить проще, но придется тянуть длинный кабель.

Краткий вывод: ставьте дымосос только в случае необходимости, а лучше – исправьте ошибки, допущенные при строительстве газохода. Турбонаддув с электронным управлением добавляйте по желанию – система позволит автоматизировать и обезопасить процесс горения.

Как сделать вытяжной агрегат

Основная трудность при сборке дымососа своими руками – изготовление сбалансированной крыльчатки, остальные детали не представляют сложности для домашнего умельца, владеющего сваркой. Если лопатки рабочего колеса будут разниться по весу, обычный шум вентилятора превратится в грохот из-за вибрации.

Чертеж тяговой машины канального типа

Помимо лопастей вам понадобятся такие элементы:

  • двигатель электрический мощностью до 150 Вт, максимальные обороты вала – 1400 об/мин;
  • улитка или самодельный короб, показанный на чертеже;
  • вал с вентиляционными отверстиями либо дополнительной охлаждающей крыльчаткой;
  • шпильки с гайками М8 и остальной крепеж;
  • кабель питания.

Рядовым домовладельцам мы предлагаем наименее тернистый путь – купить заводской электромотор с рабочим колесом и охладительной крыльчаткой, сварить короб и собрать вполне работоспособный канальный дымосос для ТТ-котла. Как это правильно сделать, смотрите на видео.

Заключение

Создание искусственного разрежения с помощью дымососа нечасто практикуется в бытовых твердотопливных котлах. Техническое решение ведет к удорожанию конструкции и создает проблемы в эксплуатации. Прежде чем ставить тяговый вентилятор на дымоход, вспомните, какое топливо вы использовали ранее. Если планируется жечь влажную древесину, сельскохозяйственные отходы либо низкокачественные брикеты, забудьте о дымососе для котла, чистить крыльчатку придется еженедельно. Лучше установите нагнетатель с блоком управления.
