Как установить и подключить двухконтурный газовый котел к системе отопления

Как подключается газовый отопительный агрегат на 2 контура

Есть требование правил: самостоятельное присоединение отопительного агрегата к магистральному газопроводу строго запрещено. Зато установка и подключение двухконтурного газового котла к системе отопления и к электросети частного дома вполне допускается. Главное, в погоне за экономией не наделать ошибок. От них мы и попытаемся вас предостеречь.

Устанавливаем котел правильно

В отличие от монтажа твердотопливных и электрических агрегатов, к установке и подключению газовых отопительных котлов предъявляются строгие требования. Процедура такая:

  1. Обращаетесь в организацию, поставляющую природный газ, за разрешением на подключение к наружной сети. Компания выдает технические условия (ТУ) на присоединение к магистрали.
  2. По выданным ТУ лицензированная фирма разрабатывает проектную документацию, утверждаемую инженерами организации – поставщика газа.
  3. После утверждения проекта обученный персонал компании подключает газоиспользующую установку к наружной сети.

    Чертеж газовой котельной из проекта
    Пример чертежа из проекта газовой котельной на 2 водогрейных установки разной мощности

Подсказка. Обращаясь в управляющую организацию, возьмите техническую документацию частного дома и паспорт приобретенного отопителя. Момент второй: подходящую проектную фирму вам наверняка подскажут сотрудники «газовой» конторы.

Отсюда вывод: приступать к монтажу и подключению двухконтурного котла своими руками следует на этапе проектирования, когда отопительному агрегату четко выделено место в доме. Если его поставить с нарушением правил, то специалисты «Горгаза» откажутся подсоединять магистральную трубу.

Хотя все требования к размещению и подсоединению газового котла обязан знать инженер-проектировщик, вам тоже не помешает ознакомиться с правилами:

  • комната под расположение теплогенератора: кухня (если мощность не превышает 60 кВт), отдельное помещение на любом этаже (до 150 кВт), пристроенная или отдельная топочная;

    Котельная пристроенного типа
    Пристроенная к дому котельная из газобетонных блоков
  • минимальная высота потолков кухни либо топочной – 2 м, объем – не менее 7.5 м³;
  • если ставится два газовых аппарата (например, котел + колонка), то нужно перекрытие 2.5 м и объем 13.5 м³;
  • вентиляция: естественная вытяжка воздуха в размере 3 объема помещения за 1 час, для притока к этому количеству добавьте воздух на горение (объем указан в паспорте отопителя);
  • стены топочной должны быть негорючими либо защищены от возгорания и распространения пламени;
  • минимально допустимая площадь прозрачной части окон – 0.03 м² на каждый кубометр объема топочной (называется – легкосбрасываемая конструкция, вылетающая при взрыве газа);
  • проход впереди теплового агрегата – не меньше 125 см, по бокам – 70 см для обслуживания;
  • расстояние от котла до вертикального дымоходного канала – не больше 3 м.

Примечание. Вентиляция кухни предусматривается через форточку плюс просвет под входной дверью площадью 0.025 м². Проходы по бокам и сзади теплогенератора делаются при необходимости обслуживания, спереди – выдерживается обязательно.

Воздухообмен в помещении газовой котельной

При монтаже настенного газового котла на деревянную перегородку под корпус укладывается лист негорючего материала:

  • кровельная сталь 0.8—1 мм толщиной;
  • асбест 3 мм (непригоден в кухне из-за выделяемой пыли);
  • базальтовый картон;
  • плиты минерита.

Защита должна превышать размеры корпуса на 10 см, сверху – на 700 мм, что и сделано на фото.

Требования к установке настенного котла в деревянном доме

Расстояния от навесного отопителя до ближайших конструкций или шкафов указывает производитель в инструкции по эксплуатации, как показано на схеме. Напольный теплогенератор устанавливается на негорючее основание, деревянное перекрытие нужно защитить листом металла.

Расстояние до настенного теплогенератора – схема
Схема технологических отступов взята из инструкции производителя теплогенератора

Обвязка настенных моделей

Из нижней части газового двухконтурного котла выходит 5 штуцеров с наружной резьбой, предназначенных для присоединения следующих магистралей (слева направо):

  1. Подача нагретого теплоносителя в систему отопления.
  2. Выход горячей воды, направляемой потребителям (ванная комната, кухня и так далее).
  3. Посередине расположена подводка газовой трубы.

    Подключение труб к настенному котлу
    Типовая схема обвязки двухконтурного настенного теплогенератора
  4. Вход холодной воды.
  5. Обратный трубопровод из отопительной сети.

Расположение патрубков на всех подвесных агрегатах одинаково. Если вам интересно знать причину установки штуцеров именно в таком порядке, предлагаем просмотреть видео о принципе действия двухконтурного настенного теплогенератора:

Важное замечание. Пять выходов – далеко не признак котла с двумя контурами. Производители водогрейной техники нередко снабжают одноконтурные теплогенераторы дополнительными патрубками для подсоединения бойлера косвенного нагрева, размещенными в том же порядке.

Чтобы своими руками подключить газовый агрегат к магистралям теплоснабжения и электросети частного дома, приготовьте следующий комплект изделий и материалов:

  • краны шаровые с американками размером ½ дюйма – 3 шт.;
  • то же, диаметром ¾” – 4 шт.;
  • сетчатый фильтр для воды и теплоносителя (он же – грязевик) – 2 шт.;
  • фильтр газа;
  • бак расширительный;
  • трубопроводные фитинги – тройники и колена;
  • кабель электрический трехжильный марки ВВГ сечением 2.5 мм²;
  • выключатель автоматический двухполюсный номиналом 20 ампер.

Комплектующие для обвязки настенного теплогенератора

Данный перечень рекомендован для настенных котлов беднейшей комплектации, оборудованных открытой камерой сгорания. Изделия средней и высшей ценовой категории, представляющие собой мини-котельные, оснащены собственным газовым фильтром и расширительным бачком.

Рекомендуется сопоставить размеры штатной емкости теплогенератора с количеством теплоносителя в системе отопления, руководствуясь нашей инструкцией. В ситуации, когда трубопроводная сеть слишком велика и объем бака недостаточен, нужно ставить дополнительный мембранный резервуар.

Схема подключения к системе отопления

В действительности обвязка двухконтурного отопителя не представляет проблемы, есть лишь парочка нюансов, которые мы рассмотрим далее. Нужно понимать одну вещь: газовый котел – надежное в работе изделие, за весь период эксплуатации его вряд ли потребуется снимать и отключать для ремонта. Подобные ситуации случаются 1—2 раза в течение срока службы.

Схема обвязки 2-контурного настенного котла
Запорный вентиль перед фильтром на обратке отопления нужен для его прочистки без слива теплоносителя

Отсюда вывод: перекрывающие краны ставятся в первую очередь для обслуживания системы отопления. Отсекать и демонтировать теплогенератор вряд ли придется.

Выше представлена стандартная схема подключения двухконтурного котла настенного типа, встречающаяся в каждом техническом паспорте на изделие. Мы ее расширили, изобразив разводку и возможных потребителей. Ориентируясь по схеме, выполняйте обвязку с учетом рекомендаций:

  1. Краны диаметром ½ дюйма (DN15) ставьте на штуцеры для газа, холодной и горячей воды.
  2. Вентили размером ¾” (DN20) монтируйте на патрубки с теплоносителем. Третий кран предназначен для опорожнения / подпитки системы.
  3. Арматура прикручивается американками вниз.
  4. Грязевики на входе из водопровода и тепловой сети устанавливайте в горизонтальном положении «носиком» вниз, так их удобнее прочищать.
  5. Внешний расширительный бак присоединяйте к обратному трубопроводу с использованием дополнительной арматуры для отсечения и опорожнения емкости, как проиллюстрировано на схеме.
  6. Патрубок слива / подпитки с краном ставьте в самой нижней точке системы.

Совет. Паковать и прикручивать вентили к штуцерам гораздо удобнее перед подвешиванием котла на стену. Если вращению мешают «бабочки» или рукоятки, снимите их, открутив гайку на штоке. Газовый вентиль устанавливается через диэлектрическую прокладку.

Схема обвязки 2-контурного отопителя с дополнительным краном
Две пары вентилей на трубах теплоснабжения позволяют снять теплогенератор и не сливать антифриз

Домовладельцам, заливающим в систему незамерзающий теплоноситель и желающим перестраховаться, рекомендуется альтернативная схема обвязки двухконтурного отопителя. Благодаря паре кранов, установленных на подаче и обратке, можно демонтировать котел и обслуживать систему без слива антифриза.

Схема актуальна для двух- либо трехэтажных с водяными теплыми полами и радиаторной сетью, где не обойтись без дополнительного расширительного бака. Подробнее суть вопроса раскроет наш эксперт Владимир Сухоруков в обучающем видео:

Присоединение к домовой электросети

Требования к подключению электричества довольно просты – нужна защита линии в виде автоматического выключателя и заземление. Если в помещении топочной нет мощного оборудования, например, электрокотла, то вести отдельный кабель до распределительного щита не обязательно. Вкратце требования звучат так:

  1. Выключатель расположите в безопасном месте, куда не попадет вода либо теплоноситель в случае прорыва.
  2. Наличие провода, подсоединенного к контуру заземления, обязательно. Если шнур в комплекте котла не имеет третьей жилы, подключайте проводник к стальному корпусу теплогенератора.
  3. Не допускается использовать металлические трубы отопления и водопровода в качестве заземлителей.
  4. Кабель прокладывайте в защитном гофрированном рукаве.

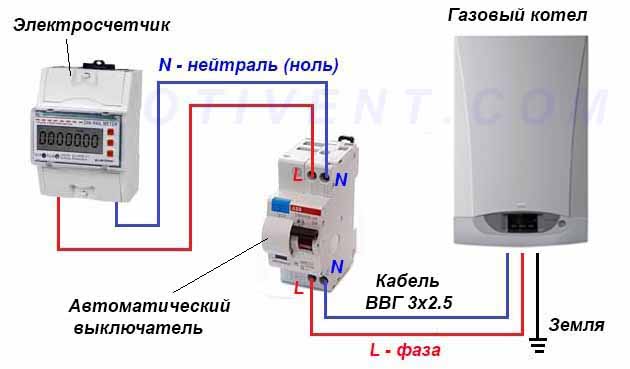

Схема электропитания двухконтурного котла
Упрощенная схема подсоединения к электрической сети загородного дома

Для справки. Турбированные котлы европейского производства чувствительны к правильному подключению фазы. Если перепутать нулевой и фазный провод, то электронный блок управления не запустит котел.

В районах с нестабильным сетевым напряжением запитку агрегата лучше организовать через стабилизатор, защищающий электронику от выгорания. Частые перерывы в электроснабжении – повод приобрести и поставить блок бесперебойного питания, иначе при отключении вы рискуете остаться без тепла.

Монтаж напольного агрегата

Стационарные двухконтурные теплогенераторы, сжигающие природный газ, делятся на 2 разновидности – энергонезависимые и требующие электропитания. Вторые подключаются к отоплению и электричеству по той же схеме, что и настенные «собратья».

Энергонезависимый напольный котел греет воду на ГВС с помощью змеевика из меди или нержавейки, встроенного в основной теплообменник. Комплектация отопителя минимальна – горелка, автоматика безопасности и теплообменник, больше ничего нет. Помимо перечисленных в предыдущем разделе кранов, для монтажа потребуется купить:

  • группу безопасности с предохранительным клапаном, рассчитанным на рабочее давление теплогенератора (указано в паспорте);
  • циркуляционный насос;
  • расширительный бак расчетного объема (10% общего количества теплоносителя).

Схема включения отопительного агрегата в тепловую сеть закрытого типа показана на картинке.

Принципиальная схема обвязки напольного газового котла с контуром ГВС

Несколько слов о том, как подключить двухконтурный напольный котел к самотечной системе отопления. Здесь потребуется открытый расширительный бачок с переливом, а насос и группа безопасности не нужна. Диаметры труб – не менее 40 мм, прокладка выполняется с уклоном 5 мм на 1 м пог. магистрали. Отопитель является низшей точкой системы, а открытый бак ставится в наивысшей. При наличии электричества можно организовать принудительную циркуляцию с помощью насоса, установленного на байпасе.

Схема обвязки 2-контурного напольного теплогенератора
Интеграция двухконтурного отопителя в гравитационную систему с возможностью принудительной циркуляции от насоса

Двухконтурный котел и бойлер косвенного нагрева

Эта комбинация стала появляться у домовладельцев, не удовлетворенных работой контура ГВС газового теплогенератора. И неудивительно, ведь агрегат средней мощности способен выдавать 10—13 л горячей воды в минуту, чего недостаточно для одновременного обеспечения двух потребителей – мойки в кухне и душевой кабины.

Другое дело, что купленный бойлер косвенного нагрева подключается к двухконтурному котлу извращенным способом, изображенным на схеме. Имитацию протока создает дополнительный циркуляционный насос, включаемый и останавливаемый по сигналу термостата.

Неправильное подключение бойлера к 2-контурному котлуПодобная схема работает некорректно и вот почему:

  1. Отопительный агрегат выдает из контура ГВС воду с максимальной температурой 60 °С. Проходя через змеевик бойлера, она никогда не сможет нагреть его содержимое (а это 150—200 литров) до такой же температуры.
  2. Из теплообменника бойлера во второй контур котла поступает горячая вода 50—55 °С вместо холодной. Она моментально нагревается горелкой, отключающейся по сигналу температурного датчика. Но из-за протока включение происходит снова спустя несколько секунд – возникает «тактование» (режим пуск – стоп), снижающее ресурс теплогенератора.
  3. Бойлер нагревается значительно дольше положенного времени – от 40 мин до 2 ч в зависимости от мощности. В течение данного периода отопление отключено – агрегат занят контуром ГВС (выше об этом сказано в видеоролике). Дом остывает.
  4. В накопительном баке размножается вредная бактерия, живущая в теплой воде, — легионелла. Удаляется еженедельным прогревом бойлера до максимальной температуры, чего добиться нереально.

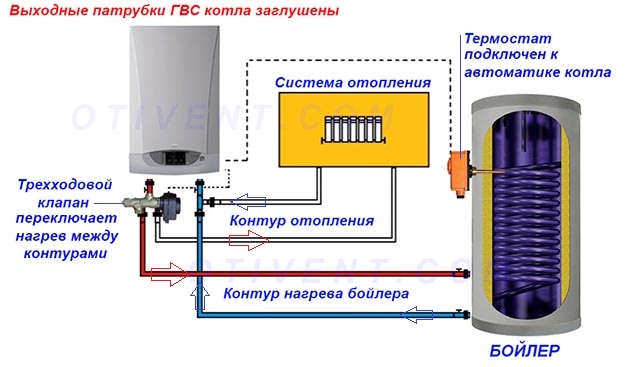

Как подключить настенный теплогенератор к бойлеру косвенного нагрева
Правильная схема обвязки косвенного бойлера с источником тепла

Чтобы бойлер косвенного нагрева загружался за 20—25 минут, подключите его по правильной схеме к главному контуру отопления газового котла. Патрубки ГВС попросту заглушите – на ресурс теплогенератора это никак не повлияет. Больше информации по теме даст эксперт в своем видеосюжете:

Заключение

После присоединения двухконтурного котла к отоплению и электроснабжению остается подключить его к дымоходу согласно схеме в инструкции по эксплуатации. Подробнее о монтаже дымоходной трубы котельной установки рассказывается в нашей статье о газовых колонках. Аппараты, конечно, разные, но требования к отведению продуктов горения абсолютно одинаковы.

2 Replies to “Как установить и подключить двухконтурный газовый котел к системе отопления”

  1. Андрей

    Здравствуйте Владимир! Подскажите пожалуйста, подключая бойлер к двухконтурному котлу в систему отопления, трёхходовой клапан и эл. подключения нужно менять и что делать с подкачкой воды в змеевик?

    • Представитель

      Здравствуйте, Андрей. Владимир оказывает помощь в создании наших материалов, но не консультирует на данном сайте. Его ресурс — teplowoda.ru.
      Постараюсь ответить на Ваш вопрос, если я правильно понял его содержание:
      1. Установленный внутри котла трехходовой клапан трогать не нужно, он занимается переключением контуров по команде контроллера и датчика.
      2. Трехходовой клапан аналогичной конструкции устанавливается снаружи на подаче (в статье приведена схема).Чтобы здесь не расписывать, предлагаю посмотреть видео по теме: https://youtu.be/MMSHcS655nE (вариант подключения №2, тайминг — 3.14).
      3. Организовывать отдельную подкачку воды в змеевик водонагревателя тоже не нужно. Если подпитка системы сделана правильно и подведена к обратке, теплообменник благополучно заполнится.
