Монтаж и подключение твердотопливного котла в частном доме

Как установить котел на дровах

Из-за приличных размеров и веса отопительные агрегаты, сжигающие твердое топливо, выпускаются только в одном исполнении — напольном. Зато установка не требует получения каких-либо разрешений, главное, — соблюсти элементарные правила безопасности и удобства обслуживания. Этот вопрос мы и обсудим в данной публикации: рассмотрим, как правильно делается монтаж твердотопливного котла и его подключение к водяной системе отопления частного дома.

Инструкция по установке

Независимо от того, какую разновидность ТТ-котла вы купили – прямого горения, пиролизный или пеллетный, порядок монтажа остается неизменным и состоит из таких этапов:

  1. Выбор конкретного места в частном доме под размещение теплогенератора.
  2. Подготовка помещения к установке.
  3. Устройство приточно-вытяжной вентиляции.
  4. Инсталляция отопительного агрегата и дымохода.
  5. Подключение к системе отопления (обвязка) и проверочный запуск.
Расстановка оборудования в котельной частного дома

Идеальная котельная от нашего эксперта Владимира Сухорукова. Тяжелое оборудование стоит прямо на бетонном полу

Примечание. В зависимости от модели дровяного либо угольного котла может понадобиться присоединение к электрической сети.

Первые 3 пункта списка относятся к подготовительным работам, что вовсе не умаляет их значимости. Если неправильно выбрать месторасположение агрегата и не предусмотреть нормальной вентиляции, то возникающие проблемы вам придется решать в процессе эксплуатации, посреди отопительного сезона. Так что предлагаем разобрать каждый пункт в отдельности.

Где лучше поставить ТТ-котел

Примечательно, что ни в одной стране бывшего СССР по сей день не разработано конкретного нормативного документа, регламентирующего монтаж котлов на твердом топливе в частных и многоквартирных домах. Основная часть требований изложена в СНиП «Отопление и вентиляция», отдельные нормы встречаются в документе СНиП 31–02-2001 «Одноквартирные дома» (для России) и в прочих разрозненных актах.

Как правильно поставить ТТ-котел

Пример установки пиролизного теплогенератора с удобным доступом к расширительному баку и дымоходу

Для справки. Многие интернет-ресурсы отсылают нас читать громадный СНиП «Котельные установки», не учитывая, что его действие распространяется на теплогенераторы мощностью свыше 360 кВт (п. 1.2). Другие предлагают нам руководствоваться правилами для газовых отопителей. Оба варианта ошибочны: требования к размещению бытовых ТТ-котлов не столь жесткие.

Мы проанализировали нормативную документацию, касающуюся размещения дровяных водогрейных отопителей, прибавили к ним практический опыт наших экспертов и составили перечень рекомендаций по расположению агрегата:

  1. Использование дров, угля и даже брикет с пеллетами предполагает повышенную запыленность, а в процессе топки внутрь помещения попадает дым в разных количествах. Поэтому ставить котел в дом крайне нежелательно, хоть нормы и дозволяют размещение на кухне, в коридоре и других комнатах, кроме спален.
  2. Лучшие места для твердотопливного теплогенератора: котельная на улице (обособленная либо пристроенная к существующему зданию), техническое помещение внутри дома, подвал или гараж. Крайний вариант – хорошо проветриваемый коридор.

    Пристройка к дому для ТТ-котла

    Пристроить топочную к дому из пеноблоков — одно из удачных решений

  3. Агрегат желательно ставить поближе к внешней стене, чтобы не прокладывать длинный горизонтальный участок дымохода или не выводить его наружу сквозь перекрытия.
  4. Чтобы обслуживать и чистить теплообменник ТТ-котла, обеспечьте к нему доступ с нужных сторон. В идеале спереди должно быть не меньше 1 м свободного пространства, а по бокам и сзади – 60 см (минимум — 25 см).

    Схема установки теплогенератора

    Схема установки с допустимыми расстояниями до конструкций котельной

  5. Не рассчитывайте подключить газоход дровяного отопителя к кирпичным вентиляционным каналам внутри стен, это категорически не допускается.

Совет. Перед тем как приобрести и установить котел длительного горения типа Stropuva, сопоставьте его высоту с помещениями. Обдумайте расположение другого крупногабаритного оборудования – теплоаккумулятора, буферной емкости и бойлера косвенного нагрева.

Расположение отопителя на малой площади

Когда места в топочной не хватает, котел устанавливается ближе к стене, чтобы обеспечить проход

В топочных малой площади придвигайте котел необслуживаемой стороной к одной из стен (минимальный отступ – 10 см), а сзади оставьте проем шириной не меньше 250 мм, как сделано на фото.

О подготовке помещения

Что необходимо сделать, перед тем как установить ТТ-котел в предназначенное помещение дома:

  • предусмотреть основание и при необходимости отлить бетонный фундамент;
  • пробить в стене отверстия для дымоходной трубы и вентиляции;
  • стены и полы, построенные из горючих материалов, защитить от возгорания листами металла, асбестоцемента, базальтового картона или минерита.

Рекомендация. Если в топочной сделано только освещение, то подведите туда электрическую линию от розеточной сети. Все равно придется запитать циркуляционный насос, а то и автоматику нового теплогенератора.

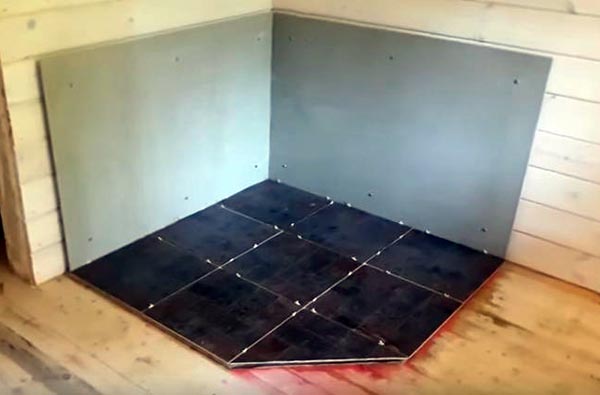

Как защитить деревянные стены от печки

Пример защиты деревянных перегородок и пола рядом с дровяным котлом

Деревянную обшивку стен и пола отдирать не обязательно. Если котел придвинут к горючей стене ближе, чем на 38 см, закройте последнюю одним из перечисленных выше материалов. Такой же лист уложите на пол снизу и перед ТТ-котлом с выступом на 80 см. Это защита от вылетающих из открытой дверцы частичек жара.

По поводу фундамента, требуемого всеми производителями в инструкции по эксплуатации, дадим такие рекомендации:

  1. Маломощные отопители весом до 200 кг спокойно ставьте на цементную стяжку. Если она устроена правильно, то без проблем выдержит такую нагрузку.

    Установка отопителя на железобетонную стяжку

    Пиролизный котел Atmos 90 кВт с чугунным теплообменником нужно ставить на железобетонное основание

  2. Установка твердотопливного котла весом до 300 кг потребует армированной железобетонной стяжки толщиной 10—12 см, а свыше 300 кг – отдельной фундаментной плиты.
  3. Пеллетные теплогенераторы, оборудованные подающим шнеком и электродвигателем, оказывают на основание вибрационную нагрузку. Значит, нужно отливать фундамент, изображенный на схеме.
Бетонное основание

Схема устройства фундамента под тяжелый дровяной котел

Совет. Небольшие ТТ-котлы допускается размещать на деревянном полу. Но сначала вам придется усилить этот участок своими руками, установив дополнительные лаги из бруса минимальным сечением 100 х 50 мм.

Если в котельной планируется ставить бак – аккумулятор и прочее тяжелое оборудование, нет смысла заливать фундаменты для каждой единицы. Сделайте промышленные полы – бетонную стяжку высотой 12 см с армированием металлическими стержнями диаметром 8—14 мм. Свяжите проволокой сетку с размерами ячеек 20 х 20 см и уложите ее на подушку из утрамбованного щебня, как показано на видео.

Как сделать вентиляцию в котельной

Воздухообмен в топочной организуется с целью:

  • обеспечить твердотопливному котлу нужное количество воздуха на горение;
  • выбросить наружу дымовые газы, случайно попадающие из топливника в помещение;
  • компенсировать удаленный воздух таким же количеством притока.

Для справки. Чтобы полностью сжечь 1 кг древесины, необходимо подать около 4.6 м³ воздуха. Горение 1 кг каменного угля потребует от 8 до 9 м³ в зависимости от сорта и качества.

Организовать приточно-вытяжную вентиляцию в котельной с твердотопливным агрегатом вам помогут следующие рекомендации:

  1. Вытяжное и приточное отверстие располагайте в разных концах топочной. Первое сделайте под потолком, а второе – в нижней зоне, поближе к ТТ-котлу.
  2. Не делайте вытяжку рядом с теплогенератором, оснащенным вентилятором – нагнетателем или дымососом, как показано на фото. Работающая турбина принудительно опрокинет тягу в воздуховоде и превратит вытяжку в приток.

    Как правильно организовать воздухообмен в котельной

    Здесь вытяжная решетка установлена неудачно, слишком близко к вентилятору. Во время работы турбины вытяжка становится притоком

  3. Если в котельную ведет дверь из дома, то приточную решетку лучше встроить в нижнюю часть ее полотна. Подача нагретого воздуха повысит эффективность сжигания дров.
  4. Поскольку львиная доля притока попадает в камеру сгорания, реагирует с углеродом дров и выходит наружу в виде углекислого газа, вытяжное отверстие надо сделать меньше приточного.

Сечение вытяжки рассчитывайте укрупненно: тепловую мощность отопителя умножьте на 8 и получите площадь проема в см².

Схема воздухообмена в котельной

Пример. Для котла 25 кВт сечение составит 25 х 8 = 200 см² или 0.02 м². Размеры вытяжного проема определить несложно – 10 х 20 см (0.1 х 0.2 м). Для притока возьмите решетку 15 х 20 см.

Видео: варианты размещения отопительного агрегата

Монтируем теплогенератор и дымоход

Как таковой монтаж котла отопления на пол или фундамент сложности не представляет – агрегат надо выставить в проектное положение и выровнять по вертикали за счет регулируемых ножек либо металлических подкладок. Скрупулезно выдерживать соосность дымоходного патрубка и отверстия в стене необязательно: они без проблем совмещаются за счет поворота колен.

Важный момент. Чтобы во время эксплуатации не возникало проблем с образованием конденсата, дымоход дровяного отопителя настоятельно рекомендуется собирать из утепленных труб – сэндвичей. Второй вариант – изготовить дымоход своими руками: взять обычную трубу и обшить ее базальтовым волокном.

Монтаж дымоходной трубы к ТТ-котлу

Заводской и самодельный сэндвич для дымохода

Проще всего смонтировать наружный дымоходный канал приставного типа. То есть, прикрепить трубу вертикально к стене и присоединить газоход от ТТ-котла через тройник. В деревянном доме проход сквозь наружную стену или перекрытие для вывода на кровлю выполняется с соблюдением правил пожарной безопасности по следующей технологии:

  1. Вырежьте в перегородке квадратный проем, чьи размеры больше внутренней дымоходной трубы на 38 см в каждую сторону. Например, если диаметр канала равен 100 мм, а толщина утеплителя сэндвича составляет 5 см, то размер проема выйдет 100 + 380 х 2 = 860 мм.Установка дымоходной трубы на деревянную стену
  2. Установите проходной узел из оцинкованной стали в виде короба.
  3. Пропустите через него сэндвич – трубу, а пустоту заполните базальтовой ватой.
  4. Закрепите наружную крышку узла.

Примечание. Сквозь стену из кирпича или пеноблока дымоход прокладывается с применением стальной гильзы и уплотнения.

Монтажная схема наружного дымоотвода

Схема сборки и подключения приставного дымоотвода из сэндвича

Дальше перечислим требования, которые необходимо выдержать при монтаже дымоходного канала:

  • число поворотов трубы – не более трех, минимальная высота (считается от колосниковой решетки котла) – 5 м;
  • секции (модули) стыкуются между собой таким образом, чтобы конденсат мог стекать внутри трубы, а дождь – снаружи;
  • горизонтальную часть монтируйте с небольшим уклоном в сторону теплогенератора;
  • в нижней части установите ревизионный люк и сборник для конденсата;
  • чтобы не пришлось пересекать кровельный карниз, обойдите его трубой с использованием двух колен 30°;

    Сборочный чертеж внутреннего газохода

    Чертеж газохода, прокладываемого от котла внутри дома

  • стеновые кронштейны не должны совпадать со стыками секций дымохода;
  • на оголовок дымохода поставьте колпак в виде конуса либо вращающегося флюгера.

Правильная установка и сборка модульного дымохода отражена на двух схемах подключения, где показана наружная и внутренняя прокладка сквозь перекрытие.

схема высот трубы

Минимальная высота оголовка в зависимости от расстояния до конька крыши

Важное замечание. Проследите, чтобы оголовок дымоходного канала не оказался в зоне ветрового подпора крыши вашего или соседнего дома. Чтобы тяга была устойчивой, поднимите трубу до отметки, показанной выше на схеме.

Подключаемся к системе отопления

Когда установка твердотопливного агрегата и монтаж дымохода завершены, переходите к обвязке котла. Здесь действует главное правило: в работающий теплогенератор (особенно с чугунным теплообменником) не должна попадать холодная вода. Тогда на стенках топливника от перепада температур образуется конденсат, превращающийся в вязкую корку после перемешивания с сажей.

Для справки. Липкий налет тяжело счищается, вдобавок он заметно снижает КПД твердотопливной установки.

Грязный топливник дровяного отопителя

Выделение конденсата при работе твердотопливного котла сводится к минимуму с помощью типовой схемы обвязки с байпасом и трехходовым клапаном, настроенным на фиксированную температуру теплоносителя 50 или 55 °С. Вода циркулирует по малому кругу до тех пор, пока не нагреется до указанной температуры, потом клапан начинает подмес холодной воды из системы отопления.

Все тонкости подключения котла на твердом топливе изложены в отдельной публикации. Там же приведены схемы обвязки отопителя с буферной емкостью и параллельными источниками тепла – газовым и электрическим.

Каноническая схема подключения

Совет. Выполняя обвязку пеллетного котла, обратите внимание на присоединение блока управления и горелки. В изделиях европейских производителей встречается система автоматического пожаротушения, запитанная от водопроводной сети. Чтобы не наделать ошибок, перед монтажом пеллетного ТТ-котла стоит проконсультироваться с техническим специалистом данного бренда.

Ваша задача – установить запорную арматуру, расширительный бак для закрытой системы отопления и циркуляционный насос в соответствии со схемами, заполнить трубопроводную сеть и создать в ней давление около 1 Бар. Дальше – пробная растопка и проверка работоспособности. Полный комплекс работ по монтажу котла на дровах отражен в очередном видео:

Заключение

С одной стороны, установка твердотопливного водогрейного котла – процедура довольно проста в исполнении, жестких требований к ней не выдвигается и разрешений от чиновников не требуется. С другой стороны, процесс хлопотный и трудоемкий, связанный с тысячей мелких нюансов. Впрочем, у домовладельца всегда есть выбор: выполнить все работы самостоятельно или отдать какую-то часть (например, обвязку) обученному персоналу специализированной фирмы.
