Как сложить русскую печь с лежанкой

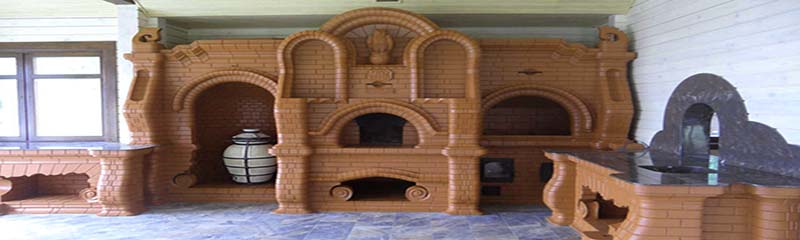

Русская уличная печь барбекю

Старинная русская печь – весьма эффективный источник тепла, применяемый для обогрева загородных домов, готовки вкусных блюд и выпечки. КПД использования энергии сжигаемых дров составляет не менее 60%, благодаря чему кирпичное сооружение вызывает интерес частных застройщиков и домовладельцев.

Данный материал пригодится начинающим печникам и домашним мастерам, желающим организовать отопление жилища своими руками. Предлагаем изучить устройство классической конструкции с лежанкой, затем рассмотреть проекты и порядовки современных версий русской печки.

Устройство традиционной печи

Историю русской печки и ее роль в деревенском доме мы описывать не станем – тема широко раскрыта в художественной и технической литературе. Сразу перейдем к сути — кратко разберем традиционную конструкцию, изображенную ниже на рисунке:

  1. Нижняя часть сооружения – опечье – строилось из камня либо дерева – кедра, лиственницы. Стенки основания образуют нишу — подпечек, где сушились дрова и хранилась домашняя утварь.
  2. Сверху опечья строился первый арочный свод и большой топливник печи – горнило. Под и второй арочный свод делался с уклоном в сторону чела – лицевой части сооружения.
  3. Над горнилом устраивалась перекрыша, где располагалась лежанка. Полость между вторым сводом топливника и перекрытием засыпалась песком для повышения теплоемкости.
  4. Перед устьем горнила предусматривалась специальная ниша – загнеток, сверху заканчивающийся хайлом (дымосборником) и собственно дымоходом. Горизонтальная полка внизу проема — шесток — имеет полукруглое окно, выходящее наружу.
  5. В боковых стенках кирпичного обогревателя устраивались печурки – небольшие ниши для сушки одежды и прочих вещей. Дымоход оснащался задвижкой и вьюшкой, располагающейся над хайлом.

Печка с лежанкой в разрезе

Справка. Очень подробно история эволюции русской классической печки описана в популярной книге с одноименным названием, автор — Геннадий Федотов, год издания – 2003.

Настоящая русская печь коренным образом отличается от других отопительных сооружений из кирпича по таким признакам:

  • глубокий сводчатый топливник, сделанный с уклоном вперед;
  • дымовая труба располагается спереди – по центру либо в углу строения;
  • непременный атрибут – лежанка, устроенная над топливной камерой.

Как работает русская традиционная печь

Теперь рассмотрим принцип работы печки, показанный на схеме:

  1. Дрова закладываются ближе к задней стенке горнила и разжигаются. Воздух на горение поступает сквозь внешнее окно шестка и устье топливника, причем двигается над подом камеры.
  2. Образующееся при сжигании тепло нагревает тело печи – боковые стенки, песчаную засыпку и лежанку.
  3. Легкие продукты горения поднимаются к своду топки. Уклон не позволяет газам сразу покинуть камеру – сначала они отдают тепло перекрытию, затем становятся тяжелее и вытесняются новым горячим потоком.
  4. Пройдя под сводом горнила, продукты горения выходят через верхнюю зону устья, поднимаются в дымосборник и покидают печку через дымоход.

Примечание. В процессе горения выпечка хлеба и готовка пищи не производится. Когда печь хорошо прогрета, из топки сначала выгребаются угли, потом ухватом загружается еда в металлической посуде — чугунках. Выходное отверстие закрывается заслонкой.

Размещение печки в деревянном доме
Кирпичный отопитель с выходом в 2 помещения деревянного дома

Невзирая на многочисленные достоинства, русская печь с лежанкой редко строится в традиционном исполнении. Полезная площадь в современном интерьере на вес золота, а классический отопитель занимает много места, при этом слабо греет нижнюю зону помещения. Для строительства лучше рассматривать проекты модернизированных конструкций, где указанная проблема решена.

Усовершенствованные варианты отопителей

Модернизацией классической печи занимались многие русские мастера — И. Кузнецов, И. Подгородников, А Емшанов, А. Бацулин. Суть изменений заключается в следующем: за основу брались детали старой конструкции – сводчатое горнило, загнеток и хайло над устьем. К ним добавлялись новые функциональные элементы:

  1. Вместо шестка ставится варочная плита, снизу устраивается небольшой подтопок. Выкладывается параллельная шахта летнего хода, вверху объединяемая с основным дымосборником.
  2. Раскаленные газы из дополнительного топливника направляются по дымооборотам, сделанным в нижней части, – опечье. Затем продукты сжигания выбрасываются в общую трубу.

    Схема дымовых каналов кирпичного отопителя
    Пример модернизации — в зимнем режиме газы из топки и горнила прогревают нижнюю часть сооружения
  3. В конце либо по бокам горнила устраиваются вертикальные каналы, опять же ведущие в нижнюю зону под топливником, потом – в дымоход.
  4. Каналы из топливника идут в пристроенный отопительный щиток и наружу по объединенной трубе.
  5. Подтопок делается снизу горнила и сообщается с ним через колосниковую решетку, установленную в поде (днище) основной топки. Газоходы из горнила пронизывают опечье, сходятся в вертикальную шахту, выходящую в дымовую трубу.

Примечание. Внесенные изменения позволяют топить печь двумя способами: по-русски (дым выходит сквозь устье и хайло) и в отопительно-варочном режиме (газы движутся в обход по каналам).

Чертеж печи с отопительным щитком
Еще пример — в боковой стенке устроены вертикальные хода, образующие отопительный щиток

Мы постарались доступно описать распространенные концепции, существующих вариантов значительно больше. Цель изменений – улучшить теплоотдачу и функциональность базовой конструкции. При желании внутрь газоходов монтируется регистр водяного контура либо духовка (шкаф ставится рядом с подтопком).

Теперь подробно разберем обновленные варианты на конкретных примерах – с чертежами и порядовками.

Проект мини-печи с плитой

Русская отопительно-варочная печка «Теплушка» с дополнительной камерой сгорания располагает мощностью 3.5 кВт. Сооружение рассчитано на обогрев маленького домика либо дачи площадью 30—40 м², а также приготовление пищи в зимний и летний период. Устройство малого отопителя показано на чертеже.

Мини-печь Теплушка в разрезе

Мини-печь способна работать в 3 режимах:

  1. Летний ход. Открываем задвижки 1, 2 и 3 (смотри на картинке), заряжаем дровами подтопок. Газы сразу уходят по основному каналу в трубу, греется плита. Заслонка №3 играет роль вытяжки.
  2. Топка по-зимнему. Снова используем нижнюю камеру, закрываем задвижку №1. Тогда продукты горения двигаются через горнило и газоходы в подпечье, выходят по каналу на лицевую сторону и далее в главный дымоход. Происходит подогрев всего тела печи, снизу доверху.
  3. Топка по-русски. Дрова разжигаем в горниле, открываем герметичную дверцу устья и заслонку №3, задвижки 1 и 2 закрыты. Дым уходит в хайло и главную трубу, греется только лежанка. Для полноценного отопления дверку закрываем, заслонку №2 открываем – газы пойдут по нижним каналам печки.

Примечание. Схема движения газов при различных режимах работы показана на рисунке.

Направление движения газов в печи на зимнем ходу

Благодаря эффективности и сравнительно невысокой стоимости материалов мини-печку можно смело назвать экономкой. Один минус – малые размеры лежанки. Максимальная высота постройки – 2.1 м, в районе перекрыши – 147 см.

Стройматериалы и печная фурнитура

Чтобы своими руками сделать русскую мини-печь, нужно купить комплектующие и материалы:

  • полнотелый керамический кирпич – 670 штук (дымоход считается отдельно);
  • шамотный кирпич для топки – 25 шт. (марка ША-8);
  • блок шамотный марки ШБ-94 или аналогичный по размерам – 1 шт.;
  • дверца устья основной камеры 25 х 28 см, можно с огнеупорным стеклом;
  • дверка загрузочная 21 х 25 см;
  • дверца зольника 14 х 25 см;
  • две колосниковых решетки размерами 300 х 250 и 220 х 325 мм;
  • деревянный шаблон – кружало – радиусом 460 мм, длина – 65 см;Как выложить арку над топкой
  • варочная панель из чугуна на 2 конфорки 71 х 41 см;
  • 3 задвижки: 13 х 25 см – 2 шт., 260 х 240 х 455 мм — 1 шт. (марка ЗВ-5);
  • равнополочный уголок 40 х 4 мм – 3 метра;
  • лист стальной толщиной 1 мм для полки в печурке;
  • оцинкованная сетка на армировку, ячейка 3 х 3 см – 2.1 м. п.;
  • вата каолиновая, гофрированный картон.
Эффективная мини-печка Теплушка
Внешний вид готовой мини-печки для дачного домика

Кладка красного кирпича выполняется на песчано-глиняном растворе. При возведении дымохода допускается добавление цемента М400. Огнеупорные камни ставятся на другой раствор – шамотная глина, мертель и тому подобные.

Совет. Новичкам рекомендуем делать растворы из готовых строительных смесей, продающихся в магазинах.

Ход кладки – пошаговая инструкция

Под печь отливается железобетонный или бутобетонный фундамент, чьи размеры на 10 см превышают габариты сооружения. Строительство начинайте по достижении бетоном 75% прочности, в нормальных условиях процесс застывания займет около 2 недель. Подразумевается среднесуточная температура воздуха +20 °С и должный уход за монолитом.

Устроив гидроизоляцию из 2 слоев рубероида, сделайте первый ряд в сплошную (понадобится 40 кирпичей). Как сложить печь согласно порядовкам, читаем дальше:

  1. На 2—3 ярусах формируется зольная камера, монтируется прочистная дверка и строятся столбики, подпирающие дно горнила. 4-й ряд продолжает основные стены печки, зольная камера перекрывается подрезанными камнями.
  2. Ряды 5—6 формируют основной дымовой канал и днище подтопка из огнеупорного кирпича. Колосниковая решетка ставится без раствора, сверху укладывается ряд шамотных камней, поставленных на ребро.Кладочная порядовка уровни 1-9
  3. На 7-м ярусе устанавливается загрузочная дверка и вертикальная задвижка летнего хода. 7—9 ряды укладываются по схеме, в конце шамотный кирпич укрывается каолиновой ватой (помечена зеленым). Обратите внимание: на седьмом ярусе появляется армировка стенок стальной сеткой.Армирование печной кладки
  4. 10 и 11 ряды частично перекрывают газоходы и нижнюю отопительную камеру, ставится колосник для горнила и варочная плита. 12-й ярус начинает формировать основной топливник, на 13-м крепится дверка в устье горнила.Кладочная схема уровни 10-18
  5. 14—17 ряды кладутся по схеме, монтируются уголки для перекрытия варочного проема. На 18-м ярусе стальные профили накрываются, строится арочный свод радиусом 46 см из клиновидных камней.
  6. Ярусы 19, 20 делаются по схеме, полость между сводом и стенками засыпается песком либо заполняется густым кладочным раствором. Когда наполнитель высохнет, кладется 21 ряд – перекрыша.Кладочная порядовка ярусы 19-27
  7. С 22 по 32 яруса строится передняя часть отопителя. На 24-м ряду ставятся обе дымовые задвижки, на 25-м – железная полочка размером 42 х 32 см. Уложив 29-й ярус, перекройте печурку таким же листом.Кладочная порядовка уровни 28-32

Рекомендация. Между керамической и огнеупорной кладкой сделайте зазор с помощью обычного упаковочного картона. Впоследствии бумага выгорит, а щель останется. Горизонтальные швы между красным и шамотным кирпичом раствором не заполняются, только каолиновой ватой.

Чтобы разобраться в постройке до мелочей, предлагаем посмотреть видео с подробной демонстрацией кладки каждого ряда и пояснениями мастера:

Русская «теплушка» с лежанкой 127 х 166 см

Устройство и принцип действия данной печки аналогичны предыдущему источнику тепла. Отличие – в размерах, мощности и некоторых конструктивных особенностях. Здесь тоже доступны 3 режима – зимний, летний и топка по-русски. Теплоотдача составляет 4.5 кВт, обогреваемая площадь – 45—50 м².

Чертеж большой русской Теплушки
В зимнем режиме дрова можно сжигать на колосниках горнила либо в подтопке — газы все равно пойдут через нижние хода и прогреют всю печь

Размер печи в плане – 1270 х 1660 мм плюс 10 см на выступ фундамента. Высота фронтальной части – 210 см, лежанки – 147 см. Комплект материалов для строительства:

  • огнеупорные кирпичи ША-8 – 26 шт.;
  • красный полнотелый кирпич – 995 шт. (дымоход в указанное количество не входит);
  • шамотный блок типа ШБ-94 – 1 шт.;
  • основная дверца, устанавливаемая в устье – 41 х 25 см;
  • дверка зольника 14 х 25 см, топочная – 21 х 25 см;
  • 2 решетки колосниковых размерами 240 х 415 и 220 х 325 мм;
  • плита 71 х 41 см (2 конфорки);
  • заслонка дымохода тип ЗВ-5, размер 260 х 240 х 455 мм;
  • 2 задвижки 130 х 250 мм;
  • сталь листовая толщиной 2 мм;
  • сетка армирующая оцинкованная – 1.5 м. п. (ячейка 30 х 30, проволока диаметром 1 мм);
  • шаблон для формирования арки, радиус – 322.5, длина – 645 мм;
  • кружало под свод главной топки радиусом 60, длиной 77 см;
  • картон упаковочный гофрированный, вата каолиновая.
Большая русская Теплушка с полноценной лежанкой
Так выглядит большая «Теплушка» мощностью 4.5 кВт

Подготовительные работы – устройство надежного основания. Учитывайте, что после заливки фундамента опалубку можно снять через 3—4 дня (в теплый период), а строить печь – только спустя 2 недели. Площадка основания укрывается гидроизоляцией – сложенным вдвое рубероидом.

Как правильно выкладывается полноразмерная «Теплушка»:

  1. Ряд №1 – сплошной, состоит из 65 керамических кирпичей. На втором ярусе начинаем формировать стенки печи и опорные столбики, ставим дверку зольной камеры. 8 камней устанавливаем на тычок без раствора и обрезаем по высоте 3-го ряда. С остальной кладкой не связываем – это будут прочистные лючки.
  2. Третий ярус кладем по схеме, на 4-м перекрываем зольник. На 5-м ряду начинаем строить стенки топливника из огнеупора, вставляем колосниковую решетку 415 х 240 мм.Порядок кладки теплушки - уровни 1-9
  3. Ряды 6 и 7 продолжаем класть по схеме, шамотные камни ставятся на ребро. После формирования 7-го яруса монтируем дверцу топки и летнюю задвижку, установленную вертикально. 8—9 ряды строятся согласно порядовкам.
  4. На 10-м ярусе перекрываем подтопок, верхние торцы огнеупорных кирпичей застилаем каолиновой ватой. Переднюю часть камеры нужно перекрыть шамотным блоком ШБ-94 или аналогичным. Начинаем армировать стенки печи оцинкованной проволочной сеткой, затем устраиваем повторное перекрытие из красных кирпичей (ряд 11).Порядок кладки теплушки - ярусы 10-17
  5. На готовом 11-м ярусе вставляем плиту и колосники основной камеры – горнила. Уровень №12 делаем согласно порядовке и монтируем большую дверцу. Затем выкладываем 13-й ярус и арку, пользуясь кружалом.Как выложить свод горнила
  6. Ряды 14—17 возводим по чертежам, поднимая наружные стенки печи, дымовой канал и лицевую перегородку горнила. Дальше кладем арочный свод R = 60 см из клиновых кирпичей. Ярусы 18, 19 продолжаем выстраивать по схемам.Порядок кладки теплушки - уровни 18-26
  7. Двадцатым рядом перекрываем лицевую арку и поднимаем выше внешние стены. Заполняем пустоту над сводом раствором глины и песка. После высыхания строим ярус 21 – плоскость лежанки.
  8. Ярусы 22—32 составляют переднюю секцию печки, где хайло объединяется с боковым газоходом. Выстраиваем ряды согласно схемам, на 24-м уровне ставим 2 задвижки, на 29-м лист металла, перекрывающий печурку.Порядок кладки теплушки - ряды 27-32

Пошаговые указания по возведению русской многофункциональной печки даст эксперт в своем видео:

Советы по технологии строительства

Возведение русской отопительной печки – вопрос серьезный. Домовладельцу без опыта в печном деле будет весьма непросто, поэтому рекомендуем запастись временем и терпением. Подробные указания по приготовлению раствора и кладке мы опубликовали в статье про строительство камина, начинающим советуем ознакомиться с указанным материалом.

Здесь мы дадим общие рекомендации, касающиеся именно русской домашней печи:

  1. Даже мини-версия отопителя весит свыше 2 тонн. Фундаментную плиту надо опереть на стабильный горизонт грунта, глубину можно определить по залеганию существующего основания жилища.
  2. В готовом здании «подошву» нужно устраивать отдельно от фундамента дома, отступив не менее 10 см. На стадии строительства коттеджа основания, наоборот, объединяются – выставляется общая опалубка и производится заливка бетоном.
  3. Нужен качественный кирпич и раствор, а не смесь из овражной глины. Правильная геометрия камней сильно облегчит вам труд – неровные кирпичи придется подпиливать.
  4. Замачивайте красный кирпич в ведре на 2—3 минуты, как изображено на фото. Огнеупор в воду не погружайте, только ополаскивайте от пыли.Подготовка кирпичей к укладке
  5. Допускается кладка горнила и топливника из керамического кирпича, как делали наши предки. Но помните: такие камеры боятся случайного перетопа, материал начинает крошиться и осыпаться.
  6. Скачков температуры боится и лежанка, устроенная на сыпучем основании. Вот почему рекомендуется заполнять пустоту над сводом глиняным раствором. Если засыпать полость песком, на перекрыше могут появиться мелкие трещины. Не успели построить печь, как нужно делать ремонт.
  7. Огнеупорная кладка не перевязывается с керамической, для обеспечения зазора между двумя стенками вставляется картон. Горизонтальные швы прокладываются каолиновой негорючей ватой.
  8. Трубу необязательно гнать доверху из кирпича. Облегчите конструкцию – после разделки установите сэндвич – дымоход, выходящий на крышу, как показано на фото.Переход с кирпичного дымохода на сэндвич

Справка. Нередко печники укрепляют арку и стенки с помощью железного каркаса, сваренного из уголков.

Напоследок несколько слов о том, как правильно топить новую печку. Высушив печь в течение 2—3 дней (летом), сначала разведите небольшой костерок на верхней заслонке. Когда труба прогреется, начинайте помалу топить горнило, потом – нижнюю камеру. Количество дров наращивайте медленно, не торопитесь. Задача – равномерно прогреть тело печи для окончательной просушки.

Заключение

При всем желании подробно описать возведение русской печи нереально – изучению и совершенствованию технологии мастера посвящают десятки лет жизни. Отсюда последняя рекомендация: пообщайтесь с опытным печником вживую – он может поведать о подводных камнях и секретах, которые не найдешь в интернете.
