Все про підлогові конвектори – типи, конструкція, підключення

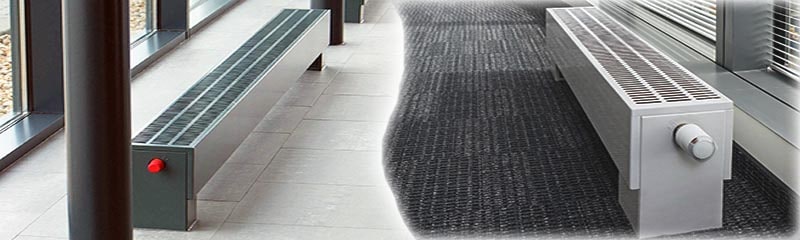

Водяные и электрические конвекторы

У системах водяного опалення необов’язково використовувати радіатори. Крім традиційних батарей, в приватному будинку чи квартирі можна встановлювати настінні та підлогові конвектори. Багато домовласників навіть не знають про існування цих обігрівачів, хоча в деяких ситуаціях вони незамінні. Давайте познайомимося з принципом роботи конвектора, сферою застосування і методикою підбору приладів за тепловою потужністю.

Чим відрізняється конвектор від радіатора

Щоб відповісти на це питання, роз’яснимо принцип дії конвекторного приладу опалення, що складається з таких елементів:

  • мідна трубка, вигнута у вигляді змійовика, з приєднувальною різьбою на кінцях;
  • до трубки жорстко прикріплені теплообмінні пластини з алюмінію;
  • мідно-алюмінієвий теплообмінник закритий зовні декоративним металевим кожухом з гратами на верхній панелі;
  • до штуцерів приєднуються трубопроводи водяного опалення.
Як влаштований мідно-алюмінієвий конвектор
На фото праворуч – мідно-алюмінієвий водяний конвектор, зліва – обігрівач з мідним теплообмінником

Примітка. Схеми підключення конвекторів і традиційних батарей однакові. Найпростіший варіант – відсікаючі крани на підводках. При автоматичному регулюванні температури ставиться клапан з термоголовкою на вході, балансувальний вентиль на виході.

Принцип дії будь-якого конвектора такий:

  1. Змійовиком циркулює теплоносій із системи опалення, що має початкову температуру 40…80 °C. Алюмінієві пластини нагріваються.
  2. Знизу кожух обігрівача відкритий. Звідти до теплообмінника надходить холодне повітря, що стелеться над підлогою кімнати.
  3. Пройшовши між гарячими пластинами, повітря нагрівається, стає легшим і вертається до приміщення крізь верхню решітку. У кімнаті починається конвекційний рух повітряних мас – нагріте повітря піднімається до стелі, охолоджується, опускаються до підлоги і знову проходить крізь нагрівач.
  4. Остиглий теплоносій повертається до котла.

Конструктивна відмінність конвектора від радіатора зрозуміла: перший оснащений мідно-алюмінієвим (або сталевим) теплообмінником, другий складається з секцій або нагрівальних панелей. Принцип роботи теж різниться – батарея віддає приблизно 50% тепла інфрачервоним випромінюванням, інші 50% йдуть на прямий нагрів повітря. У конвекторах будь-якого типу це співвідношення становить 10% і 90% відповідно.

Принцип дії опалювального конвектора
Підлоговий (ліворуч) та настінний прилад працюють однаково – холодне повітря йде знизу, нагріте виходить через верхню решітку

Як зовні відрізнити конвекційний обігрівач:

  • за кожухом з верхніми гратами для проходу повітря;
  • зверху можна побачити ребра теплообмінника, знизу він відкритий повністю;
  • поверхня корпусу ніколи не нагрівається до високої температури, максимум – 40…45 градусів.

Конвекційний обігрівач і батарея – різні опалювальні прилади. Користувачі іноді плутають ці терміни, оскільки конвектори зовні нагадують низькі підлогові радіатори.

Види конвекторних обігрівачів

Вище ми розповіли про прилади опалення, які працюють на воді. Але існує й інший тип конвекторів – електричні. Конструкція і алгоритм роботи ідентичний, тільки нагрівачем пластин виступає не труба з водою, а спіраль з хромонікелевого сплаву. Теплова потужність обігрівача залежить від опору цієї спіралі.

Будова електричного конвекційного обігрівача
Зліва зображений електричний нагрівач з природним рухом повітря, апарат праворуч обладнаний тангенціальним вентилятором (турбіною)

За способом монтажу опалювачі поділяються на 3 типи:

  • підлогові;
  • вбудовані у підлогу (внутрішньо-підлогові);
  • настінні.

Важливий момент. Зверніть увагу: всі різновиди конвекційних нагрівачів розташовуються у нижній зоні приміщення, щоб захоплювати і прогрівати холодне повітря над підлогою.

Конвектор у вигляді лавки

Конвектор підлоговий виготовляється у вигляді низького довгого радіатора на 2 ніжках. Такий прилад зі звичайною батареєю не сплутаєш – корпус має прямокутний перетин, зверху добре видно сітку. Виробник опалювальної техніки Verano випускає цікаву модифікацію підлогового водяного конвектора серії Comodo, зробленого у вигляді лавки з підігрівом (показана вище на фото).

Коротко перерахуємо розміри і технічні характеристики підлогових конвекторів, спираючись на дані бренду Verano. Параметри обігрівачів інших виробників мало відрізняються від цього списку:

  • висота – від 100 до 300 мм;
  • ширина (глибина) – 150 … 290 мм;
  • довжина опалювачів – 0.8 … 2.6 м;
  • висота прихованих монтажних консолей (ніжок) – 10 см;
  • робочий тиск – 10 Бар, випробувальний – 17 Бар;
  • спосіб підключення – нижній, боковий.
Внутрішньо-підлогові конвекційні обігрівачі
Внутрішньо-підлогові нагрівачі вбудовуються у стяжку підлоги або в підвіконня. Ефективну роботу такого приладу забезпечує вентилятор, природний рух повітря в даному випадку ускладнений

Потужність конвектора підлогового типу залежить від розмірів теплообмінника, зазвичай нарощується за рахунок довжини. Габарити настінних приладів сильно різняться в залежності від виробника. Вбудовані у підлогу моделі заслуговують окремого опису, в рамках статті ми розглядаємо тільки поверхневі версії обігрівачів.

Зауваження. Монтаж внутрішньо-підлогових конвекторів досить складний і не завжди виправданий. Апарати з вентиляторами шумлять, без вентиляторів слабо гріють.

Переваги та сфера застосування

Перш ніж хвалити підлогові конвектори опалення – водяні та електричні, виділимо головний недолік цих приладів – відсутність інфрачервоного обігріву. Що виходить: повітря кімнати прогрівається швидко, а предмети лишаються холодними. Тільки через декілька годин поверхні нагріються до температури повітря, тоді в приміщенні стане комфортно людям.

Інші мінуси конвекторів несуттєві або надумані. Наприклад, байки про створення протягів (буцімто, від інтенсивної конвекції 😊) чи підвищена запиленість. Наша думка щодо недоліків: зовнішній вигляд конвекційних підлогових обігрівачів сподобається далеко не всім користувачам. Та це справа смаку.

Тепер про реальні плюси конвекторів:

  • конвекція – повільна циркуляція повітря – сприяє рівномірному прогріванню кімнати;
  • прилад швидко виходить в режим обігріву, при температурі води на подачі +45…+50 °C над решіткою відчувається теплий повітряний струмінь;
  • кожух конвекційного радіатора не нагрівається, не загрожує опіками дітям;
  • обігрівач легко піддається ручному або автоматичному регулюванню за допомогою вузла клапан + термоголовка (в електричних версіях – терморегулятора);
  • відносно невеликі розміри і вага;
  • домовласник може замовити бажаний колір корпусу зі стандартної лінійки RAL (стосується водяних обігрівачів).
Як заховати батарею опалення за обшивкою
Конвекційні радіатори можна впевнено ховати за екраном, тепловіддача приладу знизиться незначно

Доповнення. Якщо вам не подобається дизайн настінного конвектора, але влаштовує ціна, можете заховати прилад за гіпсокартонною обшивкою чи екраном. Тепловіддача знизиться на 10% – це кількість інфрачервоного випромінювання, яке перекриє гіпсокартон. Але треба обов’язково встановити конвекційні грати для проходу повітря, як зроблено на фото.

Де можна застосовувати конвектори:

  • для загального обігріву заміських будинків і квартир;
  • на закритих терасах котеджів, в офісних приміщеннях з вітражами замість зовнішньої стіни;
  • в дитячих садках та інших дошкільних установах;
  • у виробничих приміщеннях зі стелями до 3 м.

Обслуговування конвективного приладу зводиться до очищення теплообмінних пластин, між якими накопичується пил. Операція виконується, коли теплообмінник забрудниться і грітиме гірше.

Як підібрати опалювальний прилад за потужністю

Насамперед визначається потреба в тепловій енергії на кожне приміщення. Показник розраховується за нормами ДБН чи спрощеною методикою – 0.1 кВт на 1 м² площі. З вибором електричних конвекторів все просто, теплова потужність кожної модифікації вказана у паспорті.

Характеристики електричних конвекторів
Таблиця з інструкції електроконвектора від бренду Ballu

Вибрати й купити водяний підлоговий обігрівач складніше. У технічних характеристиках приладу вказана тепловіддача при певних умовах, наприклад:

  • t (температура) води у подавальному трубопроводі – 75 градусів;
  • t у зворотній лінії – 65 °C;
  • t повітря в кімнаті – 20 °C.

Якщо направити до конвектора теплоносій з температурою 60 °C, то його потужність знизиться, треба брати прилад з якимсь запасом. Щоб точно з’ясувати величину тепловіддачі конкретної моделі, слід скористатися даними виробника, інших варіантів немає.

Довідка. Фірма Verano публікує в паспортах обладнання таблицю потужності кожного опалювального приладу при різних умовах експлуатації. Наведемо приклад такої таблиці для конвектора заввишки 300 мм, шириною 284 мм.

Тепловіддача водяних конвекорів Verano
Тепловіддача конвектора конкретного розміру залежить від 3 температур: води у прямій/зворотній лінії та повітря приміщення

Оскільки асортимент обігрівачів конвекційного типу досить широкий, викласти тут технічні параметри всіх приладів нереально. Тому для підбору розмірів конвектора краще звернутися до консультанта інтернет-магазину або відвідати офіційний сайт виробника.

Насамкінець поради з монтажу

Встановлення водяних обігрівачів робиться в звичайному порядку – спочатку кріпимо підлоговий конвектор опалення, потім підводимо труби. При інсталяції електричних приладів послідовність не грає ролі.

Кілька рекомендацій з монтажу конвекторів:

  1. Обігрівачі розміщуйте за класичною схемою – під вікнами, біля глухих кутових стін або в коридорі.Як встановити підлоговий обігрівач
  2. Перед встановленням кожух опалювального пристрою треба зняти. Прилад прикручується до стіни чи підлоги штатними кріпленнями (йдуть в комплекті).
  3. При підключенні до водяної системи термоголовка вкручується у спеціальне гніздо на торці або монтується на подавальній трубі – залежно від конструкції конвектора.

    Як правильно підключити водяний конвектор
    Схема підключення конвектора до трубопроводів опалення з використанням балансувального вентиля і термостатичного клапана, спосіб підводки – боковий
  4. Для випуску повітря із змійовика під час заповнення системи скористайтеся повітряним краном Маєвського.

Примітка. Підлоговий конвектор не завжди комплектується ручним пристроєм Маєвського для видалення повітря. З’ясуйте цей нюанс, коли обиратимете обігрівач.

В цілому монтаж конвекторних радіаторів не відрізняється від встановлення традиційних батарей. Цікаво, що настінні і підлогові конвектори не надто популярні порівняно з алюмінієвими чи сталевими радіаторами опалення. Причин бачимо дві: необізнаність домовласників та не дуже приваблива зовнішність цих обігрівачів.
