Як встановити терморегулятор для газового чи твердопаливного котла

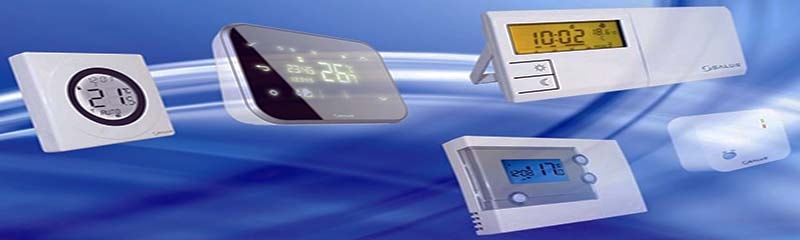

![Выбор комнатного регулятора температуры](https://otivent.com/wp-content/uploads/2018/05/Termostat-dlja-gazovogo-i-drovjanogo-kotla.jpg)
Встановлюючи автоматичний терморегулятор, домовласник сподівається заощадити енергоносії, що витрачаються на опалення квартири чи приватного будинку. Правда, встановлення приладу іноді дає протилежний результат – споживання газу або електроенергії зростає. Тому роз’яснимо кілька моментів: як працює кімнатний термостат для котла, різновиди терморегуляторів, способи підключення і правильного налаштування.
Коротко про принцип роботи
Для кращого розуміння принципу дії кімнатних терморегуляторів спочатку пояснімо алгоритм роботи водогрійного котла в базовій комплектації:
- Користувач розпалює котел, потім за допомогою кнопок чи рукояток управління задає бажану температуру теплоносія.
- Кожен агрегат обладнаний занурювальним або накладним датчиком, що інформує блок управління про ступінь нагріву води. Коли температура теплоносія досягає заданого порогу, спрацьовує газовий клапан і перекриває подачу палива до основного пальника. Циркуляційний насос продовжує «ганяти» воду системою опалення.
- Після охолодження теплоносія до нижньої температурної межi подача газу поновлюється, пальник знов розпалюється і починає гріти воду.
Довідка. У турбованих дров’яних котлах автоматика відключає вентилятор-нагнітач. Надходження повітря і горіння в топці припиняється, агрегат переходить в режим очікування.
![Як працює кімнатний термостат для газового котла – схема Схема прогріву приміщень водяним опаленням](https://otivent.com/wp-content/uploads/2018/05/Algoritm-raboty-gazovogo-kotla-otoplenija.jpg)
Без зовнішнього термодатчика газовий опалювач «не бачить» температуру повітря в кімнатах і тупо гріє воду до вказаної межі. Результат: під час перехідного періоду (восени та навесні) спостерігається так зване тактування – частий старт/стоп пальника (1 раз на 2–3 хвилини), що скорочує ресурс агрегата в цілому.
Тепер про головне. Виносний терморегулятор подовжує інтервали між включенням/виключенням газового котла, оскільки орієнтується на температуру повітря, яке остигає повільніше за воду. Прилад включається в розрив ланцюга електроживлення газового клапана (на ТТ-котлах – турбіни) і вбудованого циркуляційного насоса.
Встановлення автоматичного терморегулятора вбиває відразу трьох зайців:
- зниження споживання енергоносіїв;
- робить управління котлом зручнішим;
- подовжує термін служби котельної установки.
Важливе зауваження. Перераховані пункти відносяться не тільки до газових опалювачів. З термостатом комутується будь-який теплогенератор, оснащений електронним чи електричним блоком управління: твердопаливний, дизельний, електрокотел та інші.
![Кімнатний термостат для твердопаливного котла – підключення до блока автоматики Підключення термостата до ТТ-котла](https://otivent.com/wp-content/uploads/2018/05/Komnatnyj-termostat-dlja-tverdotoplivnogo-kotla.jpg)
Коли кімната прогрівається до налаштованої температури, термостат розриває ланцюг живлення, пальник і вбудований насос теплогенератора зупиняються. Запуск агрегата відбувається після охолодження повітря на 1–2 градуси, що збільшує інтервал часу між відключенням і розпалюванням до 15–20 хв.
Відзначимо 2 важливі нюанси:
- При використанні кімнатного регулятора штатна функція старт/стоп за температурою води в котловій сорочці продовжує діяти. Коли теплоносій в котлі нагріється до встановленої межі, пальник відключиться.
- Якщо пальник згасає по команді внутрішнього термодатчика, штатний циркуляційний насос продовжує працювати. Коли спрацьовує виносний термостат, зупиняються обидва пристрої – пальник і насосний агрегат.
Ось чому важливо правильно налаштувати нашу пару котел – зовнішній термостат.
Різновиди кімнатних терморегуляторів
Для автоматичного регулювання горіння котла за температурою кімнатного повітря застосовується 2 типи термостатів:
- Механічні. Розрив і замикання електричного ланцюга проводиться біметалічною пластиною, що згинається від нагріву. Щоб змінити бажану температуру, користувач обертає рукоятку, яка збільшує або зменшує зазор між пластиною і другим контактом.
- Електронні (цифрові). Тут роль чутливого до нагрівання елемента грає терморезистор, що змінює опір залежно від температури. Схема, куди входить зазначена деталь, замикає контакти реле, орієнтуючись на зміну опору і настройки користувача.
Довідка. Механічний і електронний термодатчик використовується не тільки для котла. Терморегулятори успішно застосовуються на інших ділянках системи опалення, наприклад, для відключення циркуляційного насоса окремої радіаторної гілки або для зонального управління теплою підлогою.
![Механічний термостат для котла – будова, принцип роботи Конструкція механічного термостата](https://otivent.com/wp-content/uploads/2018/05/Mehanicheskij-komnatnyj-termoreguljator-ustrojstvo.jpg)
Механічний прилад підключається до генератора тепла за допомогою кабелю. В більшості електронних моделей передбачається бездротове приєднання. За відгуками, радіокеровані терморегулятори набувають широкої популярності завдяки зручності монтажу і експлуатації. Як працює бездротовий термостат котла:
- Апарат складається з двох блоків, оснащених радіомодулями.
- Перший блок з виконавчим реле ставиться безпосередньо біля обігрівача і приєднується до потрібного роз’єму. Живлення – від будинкової електромережі 220 вольт.
- Другий блок з дисплеєм і кнопками управління живиться від батарейок і встановлюється в зручному місці оселі.
- Розташований в дистанційному пульті термодатчик реагує на температуру повітряного середовища. В потрібний момент радіомодуль посилає першому блоку сигнали про включення/зупинку котла. Той розмикає контакти реле, нагрів і циркуляція теплоносія припиняється чи відновлюється.
![Схема роботи бездротового термостата для котла Як працює бездротовий термостатичний регулятор](https://otivent.com/wp-content/uploads/2018/05/Princip-raboty-besprovodnogo-termostata.jpg)
Зазвичай електронні моделі оснащуються програматорами, що дозволяють задавати графік роботи котла на тиждень. Температуру в приміщеннях можна змінювати кілька разів протягом доби. Окремі екземпляри програмуються на 90 днів і керуються за допомогою мобільного зв’язку, наприклад, через СМС або інтернет-додаток смартфона.
Який термостат вибрати
Щоб зробити правильний вибір кімнатного регулятора для побутового котла, пропонуємо розглянути плюси і мінуси вказаних 2 типів приладів. Недоліки механічних моделей:
- низька точність підтримуваної температури;
- дротове підключення – кабель доведеться тягнути з котельні в потрібну кімнату;
- відсутність різноманітних зручних функцій, які є в программаторах.
Примітка. Судячи з відгуків реальних користувачів на форумах, точність підтримки температури не є критичною проблемою і не дуже хвилює домовласників. Інша справа – дроти, які треба ховати за плінтусами, в борознах стін та іншими способами.
Явних переваг у біметалевих термостатів теж три:
- невисока ціна і доступність;
- надійність в роботі – у найпростіших моделях нічому ламатися;
- простота управління котлом за допомогою єдиної рукоятки, це актуально для домовласників похилого віку.
Негативні сторони електронних регуляторів – більш висока ціна, не завжди зрозумілий інтерфейс і необхідність своєчасної заміни батарейок. В дешевих китайських моделях зустрічається додаткова проблема – порушення зв’язку між блоками при встановленні панелі керування за 1–2 стіновими перегородками.
Безумовний плюс цифрових терморегуляторів – комфортна експлуатація. Досить один раз закласти тижневу і щоденну програму роботи теплогенератора, більше ніяких дій не потрібно.
![Кімнатний термостат для котла з програматором Програматор з елементами живлення](https://otivent.com/wp-content/uploads/2018/05/Komnatnyj-termoreguljator-s-programmatorom.jpg)
Типовий набір функцій перерахуємо на прикладі термостата Baxi Magic Plus:
- діапазон регулювання температури – 5…35 °C;
- захист від заморожування системи опалення, за замовчуванням функція запускає котел при охолодженні будинку до +3 градусів;
- ЖК-дисплей з підсвічуванням, управління – кнопкове;
- зсув показань датчика температури ± 5 °C (пояснення читайте в наступному розділі публікації);
- 2 режими роботи – економічний і комфортний;
- годинний/добовий/тижневий програматор.
Довідка. Ці прилади виробники часто називають цифровими хронотермостатами. Їх слабке місце – низька ремонтопридатність у разі поломки, особливо китайських виробів, до яких нелегко відшукати запчастини.
Знаючи особливості електронних та механічних регуляторів, неважко вибрати відповідну модель. Орієнтуючись на свій бюджет, насамперед розглядайте надійні термостати європейських, японських і корейських виробників. Серед «китайців» теж зустрічаються пристойні бренди, але в середньому якість продукції нижча.
Встановлення і підключення приладу
Монтаж побутового регулятора складається з двох етапів – кріплення в зручному місці і приєднання до газового (твердопаливного) котла. Щоб термостат фіксував температуру без відхилень, розміщуйте регулюючий елемент за наступними рекомендаціями:
- мінімальна висота від підлоги – 1.5 м, максимальна – 1.7 м;
- в радіусі 1 м від приладу не має бути радіаторів опалення, обігрівачів чи іншої побутової техніки, що може спотворити теплову картину (включаючи кондиціонери);
Регулятор температури треба ставити подалі від різних джерел тепла чи холоду - потрібно запобігти впливу протягів, працюючої вентиляції;
- небажано ставити датчик далеко від опалюваних кімнат.
Порада. Для приватного будинку з теплою підлогою варто купити модель термостата, укомплектовану додатковим термодатчиком. Він розміщується над підлоговим покриттям і вимірює температуру в нижній зоні приміщення.
Після кріплення приладу на стіні за вказівками виробника прокладіть дріт до теплогенератора прихованим чи відкритим способом (за наявності такого дроту). Як підключити регулятор до котла:
- Один кінець керуючого кабелю підключіть до контактів з маркуванням COM (загальний) і NO (нормально відкритий) термостата. На бездротовій модифікації ці клеми знаходяться в релейному блоці.
- В інструкції з експлуатації теплогенератора знайдіть схему підключення виносного термостата, маркування та місцезнаходження контактів.
- Зніміть або відкиньте передню панель газового котла, що закриває доступ до плати управління та роз’ємів.
- Вийміть перемичку, вставлену між зазначеними в паспорті клемами. Не викидайте деталь, згодом вона може знадобитися.
- Підключіть до звільнених клем дроти, що йдуть від контактів терморегулятора. Дотримуватися полярності не потрібно.
- Під час монтажу бездротового термостата підведіть до релейного блоку трижильний кабель живлення 220 В з заземлюючим контактом.
Порада. Якщо на контактах вашого приладу замість зазначеного маркування нанесені цифри чи незрозумілі літери, відшукайте 2 потрібних клеми за допомогою тестера (ланцюг між ними має бути розімкнений). Всього контактів – три, пара COM і NC замкнена, як зображено вище на схемі.
Подробиці встановлення терморегулятора бездротового типу демонструються на відео:
Енергонезалежні підлогові котли, обладнані газовою автоматикою 630 SIT, 710 MiniSIT, САБК, «Оріон» і подібними, несумісні з дистанційними регуляторами. Причина – повністю механічна конструкція газового клапана і відсутність електричних ланцюгів, куди можна включити реле-переривник.
![Схема підключення терморегулятора до автоматики EuroSIT підлогового газового котла Підключення термостата за енергозалежною схемою](https://otivent.com/wp-content/uploads/2017/10/Shema-podkljuchenija-SIT-820-NOVA.jpg)
Виняток – газові теплогенератори, обладнані автоматикою «Каре» і останнім поколінням італійських клапанів EuroSIT – 820 NOVA. В цих блоках є електромагнітні клапани і спеціальні контакти для приєднання зовнішніх термостатів двох типів – механічного та цифрового.
![Схема підключення кімнатного термостата до автоматики «Каре» підлогового газового котла Схема підключення до автоматики типу «Каре»](https://otivent.com/wp-content/uploads/2018/05/Shema-podkljuchenija-termostata-k-avtomatike-Kare.jpg)
Порядок налаштування регулятора
Для настройки системи та вибору комфортної температури зробіть наступне:
- Виставте дистанційним блоком регулятора максимальну температуру.
- Запустіть котел і виведіть його в оптимальний режим роботи, за якого агрегат досягає найбільшого ККД.
- Коли в усіх кімнатах встановиться комфортне тепло, візьміть електронний термометр і заміряйте температуру біля вашого регулятора.
- Виберіть виміряне значення на термостаті як поріг відключення котла. Налаштуйте програматор за інструкцією виробника.
Важливе уточнення. Газовий котел працює з максимальним ККД при температурному режимі 80/60 °C (температура на подачі/у зворотній магістралі).
Роз’яснімо мету цих маніпуляцій. Через різну площу і теплові втрати температура в приміщеннях може відрізнятися на 1–3 градуси, тому краще орієнтуватися за нагріванням повітря поряд з самим датчиком.
Якщо в точці встановлення регулятора температура сильно відрізняється від інших кімнат, при налагодженні треба зробити поправку на величину цієї різниці. У деяких моделях, наприклад, Baxi Magic Plus, є функція такого коригування (називається температурний зсув). Тоді вводимо до пам’яті приладу потрібну величину, вона регулюється в межах 1…5 градусів.
Коли терморегулятор не економить газ
В інтернеті зустрічається чимало відгуків такого плану: «Повівся на запевнення продавців про економію 30%, купив і поставив регулятор температури, тепер котел витрачає більше газу. Нащо він тоді потрібен?». Давайте розберемося, за рахунок чого термостат заощаджує енергоносії (не тільки газ, а й тверде паливо, солярку чи електроенергію):
- Збільшується інтервал між запусками теплогенератора. Причину ми обговорювали – охолодження й нагрівання повітря відбувається повільніше, ніж води в батареях.
- Разом з пальником відключається циркуляційний насос, що споживає до 100 Вт електрики. В ТТ-котлах зупиняється вентилятор (турбонагнітач або димосос).
- Приміщення повноцінно обігріваються в потрібний час, коли мешканці перебувають вдома. В інші години підтримується розумно-допустима температура. Нагрівання рекомендується зменшувати і вночі – для комфортного сну досить топити кімнати до 18–19 °C.
Пояснення. Розумно-допустимою називаємо температуру, від якої котел швидко нагріє кімнати до комфортного рівня (20–22 градуси) без великих витрат енергоносіїв. Визначається дослідним шляхом і лежить в межах 15–18 градусів.
Тепер розглянемо ситуації, коли замість економії маємо підвищену витрату палива чи погіршення обігріву:
- На котлі виставлена мінімальна температура теплоносія (40–45 °C), тому що контури підлогового опалення підключені напряму. Опалювач працює з низьким ККД, витрата газу не зменшується.
- Коли житло опалюється виключно теплою підлогою, а терморегулятор робить замір у нижній зоні кімнати. Стяжка і повітря прогрівається повільно, в момент спрацювання датчика підлога стає надто гарячою. При охолодженні все відбувається навпаки, економії немає.
- Тепловтрати будинку дуже великі. Тут ніякі термостати не допоможуть, оселю треба утеплювати.
- Зв’язка термодатчик – котел невірно налаштована, неправильно підібраний гістерезис (перепад температур між запуском і зупинкою теплогенератора).
У кожному регуляторі передбачена різниця температур між відімкненням і включенням котла. Значення можна змінювати в межах 0.5–2 градуси. Якщо обраний максимальний гістерезис, а будинок опалюється теплою підлогою, перепад температур повітря сильно збільшиться, перебування в приміщенні стане некомфортним, а теплогенератор витратить більше палива для нагріву.
Про тонкощі налаштування термостата розповість майстер-монтажник на відео:
Заключний висновок
Продавці запевняють, що термостати для газових котлів знижують споживання блакитного палива на 25–50%. Цифри дещо завищені з метою продати користувачеві будь-яке опалювальне обладнання. На практиці економія укладається в діапазон 10–25% та залежить від багатьох умов. Але за нинішніх тарифів і цін енергоносіїв 10 відсотків даватимуть відчутний ефект, тому терморегулятори однозначно рекомендовані до застосування.
Котел робочий, термостат робочий… Але чомусь котел не запускається, він не реагує на термостат.
А без терморегулятора він працює нормально? Якщо так, потрібно перевіряти правильність підключення і налаштування термостата.
