Как правильно установить дымоход для газовой колонки

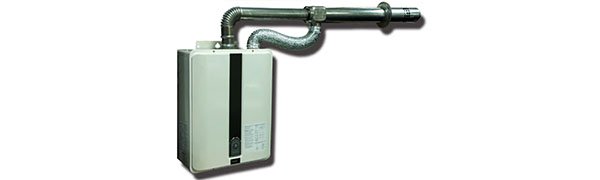

водонагреватель с дымовой трубой

Содержание:

Правильно подобранный и установленный дымоход для газовой колонки не только обеспечивает ее надежную работу, но и не позволяет продуктам горения попадать внутрь помещений дома. Оттого данному вопросу следует уделить особое внимание, ведь случаи угара от неправильной работы проточных водонагревателей — не такая уж редкость.

Разобраться, как выбрать газовый дымоход для разных видов колонок и установить его своими руками в соответствии с правилами, поможет изложенный далее материал.

Разновидности дымоходных труб

Первоочередным критерием для выбора той или иной разновидности вытяжной трубы является принцип работы самой колонки. Большинство из них имеют открытую камеру сгорания и берут воздух из помещения, поступающий в горелку естественным путем. Но есть более современные и дорогие модели водонагревателей – турбированные. Камера сгорания у них — закрытого типа, а воздух в нее нагнетается вентилятором. Соответственно, дымоходные трубы для этих двух типов применяются разные.

Проточные газовые нагреватели с открытой камерой сгорания называют атмосферными, поскольку горелка в них работает при естественном давлении воздуха. В турбированных колонках с закрытой топкой происходит принудительное нагнетание воздуха, в результате чего горелка работает под давлением. Отсюда и второе название водогрейных агрегатов – наддувные.

Для отведения газов от колонки атмосферного типа в частных домах и квартирах допускается использовать вытяжные трубы из таких материалов:

  1. Вертикальные кирпичные каналы с керамической или металлической вставкой. Устраиваются в толще стены при строительстве дома.
  2. Дымоходные трубы из нержавеющей либо оцинкованной стали – обычные или утепленные (сэндвич).
  3. Эмалированные стальные дымоходы – для внутренней прокладки.
  4. Гофрированные трубы из нержавеющей стали — для подключения колонки к вытяжной вертикальной шахте (в простонародье зовутся «гофра нержавейка»).
Секции крашенного дымохода

Стальные эмалированные дымоходы

Зачастую домовладельцы используют самый дешевый вариант подключения газовой колонки с помощью гофротрубы из алюминиевой фольги. С одной стороны, проточный водонагреватель – это аппарат периодического действия и гофра из фольги может прослужить достаточно долго.

Гофротруба

Гофра из нержавеющей стали

С другой стороны, тонкий алюминий может прогореть в любой момент, что чревато угаром для жильцов. Поэтому использовать подобные газовые дымоходы для подключения колонок к вертикальным каналам не рекомендуется.

Дымовые газы из водонагревателей наддувного типа удаляются посредством так называемых коаксиальных (двухконтурных) дымоходов. Их конструкция проста: дымоотводная труба меньшего диаметра помещена в гильзу таким образом, чтобы между их стенками был достаточно большой зазор для прохода воздуха. В результате 2 потока движутся по каналам навстречу друг другу, обмениваясь теплом.

двустенная труба

Продукты горения выходят из газовой колонки по внутреннему каналу коаксиального дымохода, проходящему через стену, а по внешнему движется воздух с улицы, всасываемый вентилятором. Конструктивная схема двухконтурного канала показана на фото:

Схема дымоотвода

Какой дымоход выбрать для газовой колонки

Как ни странно, но выбрать коаксиальный дымоотвод для турбированной водогрейной колонки достаточно просто. Тут требования к дымоходу следующие:

  • длины канала должно хватить на проход через стену и выпуск наружу не менее, чем на 300 мм;
  • диаметр внутренней трубы дымохода должен соответствовать размеру присоединительного патрубка на колонке.

Если говорить о том, как выбрать дымовую трубу для атмосферной колонки, то правило соответствия диаметра действует и здесь. Единственное исключение – когда колонка и газовый котел подсоединяются к одному дымоходу, тогда его диаметр увеличивается из расчета их одновременной работы. В идеале же дымовые каналы от разных агрегатов разделены.

Дымоотводная труба из кирпича

При наличии в частном доме или квартире готовой дымоходной шахты остается только выбрать участок трубы для подсоединения к ней колонки. Здесь подойдет гофра из нержавейки, а также стальная оцинкованная или эмалированная труба. Когда такой шахты нет, придется установить дымоход снаружи, для чего лучше всего сгодится утепленный сэндвич дымоход из оцинковки или нержавейки. Утепление позволит резко уменьшить образование конденсата от разности температур.

модульный утепленный дымоход

Как правильно установить дымоход

Для всех газоиспользующих установок, в том числе газовых котлов и колонок, действуют единые правила устройства дымоходов. Поэтому монтаж дымоотвода в частном доме выполняется с учетом следующих требований:

  1. При подключении водогрейных агрегатов, имеющих выходной патрубок сверху, следует обеспечить вертикальный участок длиной 250 мм, если высота потолков составляет 2.7 м. Когда потолки выше, то и длина участка возрастает до 500 мм.
  2. Интервал от дымохода до сгораемой конструкции стены (например, в деревянном доме) – не менее 250 мм, до несгораемой – 5 см. При наличии экрана из листов асбеста и кровельной стали расстояние до сгораемой стены можно уменьшить до 10 см.
  3. Сумма всех горизонтальных участков не должна превышать 3 м.
  4. При устройстве вертикального дымохода можно делать выступ на 1 м с уклоном 30 °С, чтобы обойти строительные конструкции или свес кровли.
  5. Количество поворотов трубы – не более 3, диаметр – не менее, чем у выходного патрубка водонагревателя.
  6. При последовательном подсоединении газового котла и колонки к вертикальному участку дымохода нужно выдержать интервал между врезками не менее 75 см.

Совместное подключение к одной трубе

Кроме того, горизонтальные участки должны иметь уклон в сторону источника тепла, а внизу вертикального канала устраивается карман с ревизионным лючком и краном для отвода конденсата. Если требуется пройти дымоходом через несгораемую стену, то в ней надо сделать отверстие соответствующего диаметра, проложить трубу и уплотнить зазоры негорючим материалом.

Как монтируется дымоход

Варианты установки дымоотвода

Несколько сложнее сделать проход сквозь наружную стену в деревянном доме. Придется вырезать сквозной проем, чьи размеры на 38 см больше в каждую сторону, чем диаметр дымохода. И это при условии, что используется двухслойный сэндвич с негорючим утеплителем. Затем проем зашивается с одной стороны листом оцинкованного металла, набивается базальтовой ватой и потом закрывается таким же листом с другой.

Газоходы в деревянном доме

Важно. Если в доме перекрытие сделано из дерева, то следует выдержать расстояние от газохода до потолка не менее 0.5 м.

Монтаж приставного дымохода из сэндвича осуществляется на кронштейнах с хомутами. Недопустимо, чтобы место крепления совпало со стыком двух секций. Минимальная высота, на которую необходимо поднять верх газохода – 5 м, считая от уровня камеры сгорания агрегата. Важно, чтобы конец трубы не попал в зону ветрового подпора над кровлей, это приведет к снижению тяги. При установке надо руководствоваться такой схемой:

схема высот трубы

Несколько отличается установка коаксиального дымохода, смонтированного своими руками. Уклон газохода надо обеспечить не в сторону газоиспользующего агрегата, а наружу, чтобы мог вытечь конденсат. Кроме того, правильно будет вывести дымоотвод горизонтально по кратчайшему пути наружу. Если прокладывать его вертикально на кровлю, то длина газового тракта и его сопротивление увеличится. Неизвестно, справится ли с ним установленный в колонке штатный вентилятор.

Устройство дымохода в квартире

При монтаже и присоединении газового водонагревателя в квартире появляются некоторые нюансы, с коими не столкнешься в частном доме. К примеру, в многоквартирных домах редко можно встретить дымоходную шахту, только вентиляционные. А к ним подключать выход газов от проточного нагревателя нельзя, хотя многие жильцы так и делают. А разные инспекции попросту закрывают на это глаза.

Подключение к шахте

Присоединение к вентиляционной шахте

Возникает вопрос – как правильно произвести установку и подсоединение дымохода от колонки, если нет специального канала в стене? Самое верное решение, позволяющее вам спать спокойно, — это купить наддувный водонагреватель и проложить наружу коаксиальный дымоотвод. При этом важно выдержать все расстояния от него до окон и прочих конструкций, чтобы не иметь проблем с соседями. Нормируемые интервалы указаны в таблице:

Нормированные расстояния от дымохода

Когда дымоходный канал в квартире все же имеется, то задача значительно упрощается. Сгораемых конструкций в панельных домах не встречается, так что можно смело прокладывать гофру из нержавейки от патрубка аппарата до входа в шахту таким образом, чтобы она не провисала. В стену монтируется специальный фланец для дымохода, а крепление выполняется с помощью хомутов.

Присоединение колонки и вытяжки

Правильное подключение — каждый агрегат стыкуется со своим каналом

Заключение

В том, как выбрать и смонтировать дымоход от газового водогрейного аппарата, нет больших премудростей, надо лишь выполнять работы согласно установленным правилам. Напоследок рекомендация: о способе прокладки дымоотвода надо задуматься еще на стадии покупки самой колонки. Так вы сможете удачно разместить агрегат в доме и приобрести требуемые детали дымохода.
