Как самому сделать печь на отработанном масле

Пламя масляной горелки

С каждым годом отработанное масло становится все менее выгодным энергоносителем. Судите сами: сжигая топливо по цене 13 р. (0.25 у. е.) за 1 литр, вы ежемесячно затратите на обогрев 100 м² около 7 тыс. рублей (125 у. е.). Но в гаражах и небольших дачных домиках с периодическим отоплением самодельные масляные обогреватели востребованы по сей день. Отсюда и цель статьи: доступным языком пояснить, как лучше сделать печь на отработке своими руками из металлопроката либо газового баллона. Здесь же вы найдете чертежи для изготовления разных конструкций.

Разновидности самодельных печек

Машинное масло, вдобавок загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

  1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
  2. Капельная печь на отработанном масле с закрытым дожигателем;
  3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Схемы разных масляных отопителей

Примечание. Серьезные мастера, собаку съевшие в вопросах использования жидкого топлива, навострились делать в единичных экземплярах факельные горелки по заводским образцам. Но в силу сложности исполнения подобные конструкции недоступны широкому кругу домашних и гаражных умельцев, поэтому здесь рассматриваться не будут.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Простая масляная печка

Для справки. Верхняя камера – не обязательный атрибут отопителя. Существует более эффективное решение по отбору тепла – изготовить дожигатель с поворотом на 90° и направить его в наклонный дымоход, теплообменник – экономайзер или внутрь обычной дровяной буржуйки.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

  • для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
  • вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
  • высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
  • неразъемный корпус тяжело чистить от сажи.
Пламя от горящего масла в отверстиях
Хотя внешне отопители отличаются, но действуют по одному принципу

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

  • перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
  • топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
  • для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.
Организация наддува и подачи масла
Схема капельницы с нижней подачей горючего

Примечание. Буржуйка способна работать и от естественной тяги дымохода, но тогда диаметр и число отверстий в дожигателе необходимо увеличить.

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Отопление гаража масляным обогревателм
Пламя накаляет корпус агрегата в одном месте

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

  1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
  2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
  3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
  4. Топливоподача и мощность агрегата поддается регулировке.
  5. Нетребовательность к высоте дымохода и удобство очистки.
Отопитель с наддувом от вентилятора
Котел, сжигающий отработавшее машинное масло и солярку

Лирическое отступление. Поскольку турбированные масляные отопители работают практически бездымно, то сажа в небольших количествах накапливается только в чаше. Толковый мастер предусмотрит, чтобы она с легкостью вынималась.

Как сварить простую печь

Нет смысла пояснять, как сделать стандартную и самую распространенную конструкцию, изображенную ниже на сборочном чертеже. Во-первых, схема очень понятная, а во-вторых, в информации подобного рода нет недостатка.

Сборочный чертеж отопителя

Перейдем к более сложному варианту обогревателя с дожигателем, согнутым под 90° (угол поворота можно делать и больше, но не острее). Цель мероприятия проста – организовать отбор тепла у раскаленных дымовых газов, а не сразу выбрасывать их на улицу. Второе отличие – выдвижной ящик с маслом вместо традиционной закрытой емкости, которую неудобно чистить. Конструкция печи с размерами показана на чертеже.

Схематическое изображение простой печки
Размеры агрегата — произвольные и могут меняться при необходимости

Совет. Размеры труб для топливника и корпуса выбирайте в зависимости от объема обогреваемого помещения. Для обычного гаража 6 х 3 м подойдет профильная труба 80 х 80 х 4 мм, на топливный ящик возьмите размер 60 х 60х 4 мм. Сгодится и круглый металлопрокат, но с ним работать сложнее.

Пошаговая инструкция сборки печи для сжигания отработки выглядит так:

  1. Нарежьте заготовки для корпуса, выдвижного ящика и дожигателя. Для последнего трубы нужно резать под углом 45°.
  2. В профиле меньшего сечения выпилите болгаркой одну стенку, а по бокам приварите заглушки, чтобы получилась открытая емкость. К передней части, выступающей за борта ящика, приделайте ручку.
  3. Сварите конструкцию, как показано на чертеже, просверлите воздушное отверстие сверху топливной камеры и выполните перфорацию вашей изогнутой трубы. Отопитель готов.
Железный обогреватель на жидком топливе
Здесь мастер для лучшей теплоотдачи поставил ребра из полосы 40 мм

Несколько слов о том, как подобрать количество и диаметр отверстий дожигателя. В нашем примере его сечение составляет 80 х 80 = 6400 мм², для расчета нужно взять половину – 3200 мм². Если применить сверло 8 мм, то площадь каждого отверстия составит 50 мм². Делим 3200 на 50 и получаем 64 шт., которые надо просверлить в процессе сборки, при настройке их число вырастет.

Важный момент. Перед запуском отопительного агрегата убедитесь, что общая высота дымохода (считается от масляной камеры до среза трубы на улице) составляет не менее 5 м, в противном случае нарастите его до нужной отметки.

Один из простых способов отбора тепла – подключение печки к горизонтальной трубе длиной 3—4 м, идущей под уклоном вдоль стены помещения. Проследите, чтобы над ней и отопителем не стояли деревянные полки или канистры с горючим. Стены около печки лучше оградить листовым железом.

Присоединение дымохода к самодельному отопителю

Теперь остается выполнить розжиг, прогрев и настройку печи. Ваша задача – добиться минимальных выбросов черного дыма на улицу, свидетельствующих о недостатке воздуха для горения. Нужно сверлить по 3—5 дополнительных отверстий в дожигателе и снова проверять работу агрегата, пока выброс не станет максимально прозрачным.

Совет. Не перестарайтесь и не наделайте много сверлений, из-за чего буржуйка станет дымить в помещение. Очень развернуто об изготовлении, настройке и обслуживании рассказывается в видео:

Делаем капельный отопитель

Чаще всего для сборки капельниц мастера-умельцы используют старые кислородные и пропановые баллоны с диаметром 220 и 300 мм соответственно. Первые предпочтительнее из-за мощных толстых стенок, способных долго служить и не прогореть. Также подойдет труба из низкоуглеродистой стали (Ст 3—10) с толщиной стенок от 5 мм.

Совет. Идеальный вариант долговечного корпуса – труба из жаропрочной нержавеющей стали, легированной хромом, молибденом или никелем (например, 15Х1МФ либо 12X18H12T) со стенкой не больше 3 мм. Возможно, такая найдется у вас или у соседа в гараже. Специально покупать ее не нужно – обойдется слишком дорого.

Капельница в разрезе

Металлопрокат для остальных деталей подбирайте по чертежу печи с верхней подачей отработки в зону горения. Вентилятор для нагнетания – «улитка» от салонного отопителя ВАЗ 2108 либо его китайский аналог, топливная магистраль – нержавеющая трубка диаметром 8—10 мм.

Конструкция дожигателя

Технология изготовления такая:

  1. Сделайте пламенную чашу из обрезка трубы или возьмите готовую стальную емкость. Она должна выниматься через ревизионный люк, так что не делайте поддон слишком большим.
  2. Вырежьте в корпусе проемы для дымоходного патрубка и прочистного люка. В последнем сделайте обрамление и установите дверцу (можно с креплением на болтах).
  3. Изготовьте дожигатель. Не торопитесь сверлить все отверстия, указанные на чертеже, выполните сначала 2 нижних ряда. Остальные доделаете в процессе настройки печи.
  4. Приварите к дожигателю крышку и воздуховод с фланцем для монтажа вентилятора. Присоедините устройство топливоподачи, как это сделано на фото.
  5. Соберите отопительный агрегат и подсоедините его к дымоходу.

Железная подставка для агрегата

Совет. Для большей устойчивости к корпусу не помешает приварить раму из стального профиля или уголка по примеру, изображенному на фото.

Отверстия в дожигающей трубе
Дожигатель крупным планом — вид сбоку и с торца

Чтобы регулировать мощность нагрева, нужно предусмотреть управление оборотами вентилятора и устройство для дозирования топливоподачи (как правило, применяют автопоилку с разрывом струи). По отзывам мастеров на популярном форуме, где обсуждаются вопросы отопления отработкой, расход горючего в печи можно контролировать визуально. Тенденция такая: если в разрыве струи масло идет каплями, то сгорает меньше 1 литра в час, а когда течет тоненькая струйка – более 1 л/час.

Еще совет. Управление производительностью вентилятора реализуйте с помощью дешевого китайского ШИМ – регулятора (цена вопроса – около 8 у. е.).

Виды стальных чаш для печки
Разные конструкции чаш для капельницы

После розжига и прогрева отопителя необходимо настроить оптимальный режим работы. Процедура выполняется по той же схеме, что и с чудо-печкой: нужно добиться максимально прозрачного дыма из трубы путем сверления в дожигателе дополнительных отверстий. Идеальный цвет пламени – синий, нормальный – желтый, а красноватый — неудовлетворительный. В последнем случае наблюдается низкая теплоотдача, высокий расход и образование сажи. Подробности о конструкции и сборке печи смотрите в видеосюжете:

Выводы и рекомендации по отбору тепла

Главный вывод звучит так: если вы являетесь одновременно сварщиком и слесарем, то решите задачу по изготовлению масляной буржуйки без особых затруднений. Повозиться придется лишь с настройкой и организацией подачи отработки в капельнице.

Примечание. Автоматическое пополнение топливной емкости можно организовать и для печки открытого типа. Резервуар с отработанным маслом подключается к камере сгорания трубкой, чтобы они действовали по принципу сообщающихся сосудов.

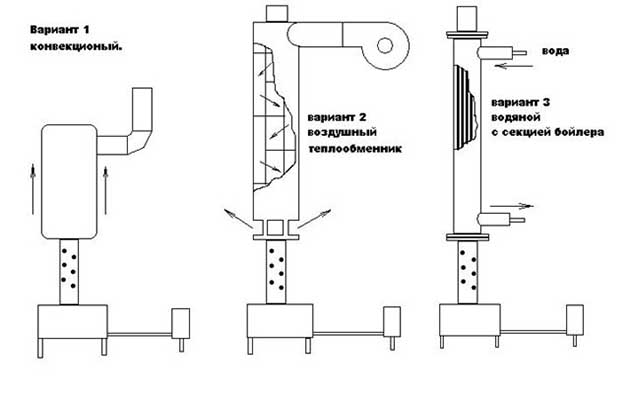

Схемы теплообменников для печки на солярке
Схемы дымоходных теплообменникоа

Как вы поняли, просто сделать печь на солярке и отработке недостаточно, надо еще правильно отобрать у нее теплоту, дабы она не улетала без пользы в дымоход. Практикуются следующие способы:

  1. Как уже говорилось выше, можно проложить дымоход под уклоном по всей длине помещения, а потом вывести его на улицу вертикально.
  2. Устроить обдув корпуса бытовым вентилятором.
  3. Обварить тело буржуйки дополнительными теплосъемными ребрами.
  4. Изготовить и поставить на дымоход экономайзер (в народе его называют регистром и бойлером) – теплообменник самоварного типа. Такие применяются в твердотопливных котлах и состоят из нескольких дымогарных труб, омываемых снаружи водой.
Баллон с наваренными ребрами
Простейший способ снять тепло с нагретого топливника — наварить ребра

Важный момент. Обдувать корпус чудо-печки не рекомендуется по понятным причинам. Водяной контур, установленный на дымоход, нужно подключать к системе отопления с принудительной циркуляцией и расширительным баком открытого типа, чтобы уберечься от закипания. При периодической топке трубопроводы заполняются антифризом.

Подключение к водяному отоплению чудо-печки
Схема обвязки экономайзера с водяным отоплением



Последний способ отбора тепла – для опытных мастеров. Превратите простую капельницу в котел на отработанном масле – установите на корпус водяную рубашку толщиной 3—4 см и утеплите снаружи, как об этом рассказывается в последнем видео:
