Твердопаливні, комбіновані та газові котли «Житомир»

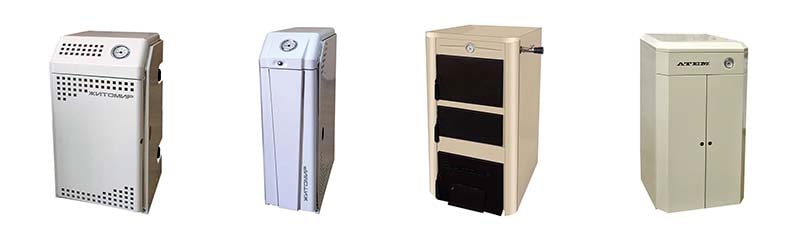

Обзор газовых и дровяных отопителей Житомир

Опалювальна техніка житомирського бренду «Атем» добре відома в країнах колишнього СРСР. Продукція заводу славиться надійністю, простотою та доступними цінниками. Ще виділимо важливий нюанс – виробник максимально чесний до покупця. Це означає, що паспорт на твердопаливний чи газовий котел «Житомир» відображає реальні робочі параметри обладнання, ніякого завищення ККД та інших маркетингових прийомів.

Ми вирішили зібрати весь модельний ряд котлів «Атем» в одній публікації і зробити детальний огляд кожної лінійки теплогенераторів. Мета – викласти технічні характеристики, виявити плюси й мінуси агрегатів. В кінці прикріпимо відгуки власників, які використовують газові і ТТ-котли «Житомир» для опалення приватних будинків та квартир.

Лінійка газових парапетних котлів

Газовий опалювач «Житомир» парапетного типу – це недорогий апарат для організації водяного опалення невеликого заміського будинку площею до 150 м². В ньому вдало поєднані елементи турбованих і атмосферних котлів – закрита камера згоряння та коаксіальний димохід за відсутності вентилятора-нагнітача.

Пристінний теплогенератор із закритою камерою згоряння
Рух газів по коаксіальному димоходу парапетного теплогенератора відбувається природним шляхом, без вентилятора чи димососа

Принцип роботи. Котел, підвішений до стіни над підлогою, спалює природний або скраплений газ без примусового нагнітання. Продукти горіння викидаються назовні по внутрішній короткій трубі, що проходить крізь стіну. Повітря надходить через зовнішню трубу природним чином. Новітні моделі оснащуються 2 роздільними трубами – димовою та повітряною.

Лінійка парапетних котлів «Житомир-М» включає 5 одноконтурних і 4 двоконтурних агрегата, позначених абревіатурою АОГВ-СН і АДГВ-СН відповідно. Теплова потужність опалювачів – 5, 7, 10 і 15 кВт. Розкриємо конструктивні особливості теплогенераторів:

  • матеріал основного теплообмінника – сталь, вторинного для ГВП – мідь;
  • камера спалювання – закрита;
  • пальник – трубчастого типу, автоматика безпеки – газовий клапан SIT 630 італійського виробництва;
  • розпал – п’єзоелектричний, від кнопки на клапані;
  • 4 штуцери DN40 підключення системи опалення – по 2 з кожного боку корпусу.

У комплекті з котлом йде газоповітряний блок (інакше – коаксіальна труба), гнучкий патрубок для з’єднання з газовою магістраллю, кріплення та азбестовий шнур ущільнювача. Вартість одноконтурного агрегата потужністю 5 кВт (опалювана площа – 50 м²) –270 у. о., двоконтурного на 15 кВт – 475 у. о.

Монтаж парапетного котла з двома трубами – схема
Нова версія пристінного теплогенератора з роздільними трубами для повітря і димових газів

Довідка. Актуальну інформацію про цінову політику і пропоновані моделі теплогенераторів можна дізнатися на офіційному ресурсі компанії «Атем» за адресою: shop.atem.ua.

Технічні характеристики

Підлоговий котел «Житомир-М» має такі експлуатаційні параметри:

  • ефективність використання палива (ККД) – 90%;
  • мінімальний тиск вхідного газу – 6.4 мБар, максимальний – 17.6 мБар;
  • робочий тиск в системі опалення – 1.5 Бар, максимально допустимий – 2 Бар;
  • температура теплоносія на виході з теплообмінника – щонайбільше 90 градусів;
  • кількість води в котловій сорочці – від 5 до 19 літрів;
  • максимальний тиск з боку холодного водопроводу – 6 Бар;
  • розміри найбільшого апарата в лінійці – 360 х 495 х 825 мм (ДхШхВ).

Витрата природного газу, продуктивність по гарячій воді та розміри димоходного каналу залежать від потужності опалювача. Зазначені характеристики наведені у таблиці, детальніше – на сайті виробника.

Таблиця технічних параметрів парапетного опалювального агрегата

Плюси й мінуси

Найважливіша перевага парапетних житомирських котлів – ціна, яка влаштовує домовласників з середніми і низькими доходами. Опалювальні агрегати можна вільно купити в Україні та країнах СНД.

Перерахуємо інші плюси бездимохідних теплогенераторів:

  1. Енергонезалежність. Котел не потребує електрики, хоча здатен працювати спільно з зовнішнім циркуляційним насосом.
  2. Малі розміри, найпростіша конструкція.
  3. Надійність і безпека, яку забезпечує перевірений газовий клапан бренду EuroSIT.
  4. Облаштовувати повноцінний димовий канал не потрібно.
  5. Двостороннє розташування штуцерів розширює можливості для підключення труб опалювальної мережі.

Важливий момент. Не варто сприймати перераховані нюанси тільки по відношенню до житомирським апаратів. Ринок насичений парапетними котлами-клонами, що мають аналогічні недоліки/переваги.

Схема розташування елементів котла
Схема двоконтурної версії теплогенератора

Незважаючи на низький поріг допустимого тиску теплоносія (2 Бар), пристінні котли можуть працювати в складі закритих систем з мембранним розширювальним баком. Головне, витримати вказаний поріг при заповненні водою та налаштувати тиск у повітряній камері бачка за інструкцією.

Оскільки ми сповідуємо повноту і достовірність інформації про котли, розкриємо реальні недоліки опалювачів «Житомир-М»:

  1. Ступінь автоматизації котла мінімальна і включає лише набір функцій безпеки – захист від згасання, перегріву та критичного зниження тиску в газовій трубі.
  2. Якщо прохід зовні стіни добре продувається вітрами, пальник може періодично згасати. Проблема вирішується встановленням суцільного екрану з вітряної сторони димоходу.
  3. Продуктивності теплообмінника ГВП вистачить на обслуговування 2 споживачів з невеликою витратою. Якщо одночасно включити душ і кран на кухні, температура води буде некомфортною для миття.
  4. Постійно палаючий запальник витрачає паливо. Цей факт має значення для жителів України та інших країн з високою ціною природного газу.
  5. Ручний механізм запалювання.
Будова газового блока управління 630SIT
Всі функції безпеки, управління нагрівом та подачі газу сконцентровані в клапані 630 SIT

Мінуси теплогенераторів некритичні та є наслідком максимального спрощення конструкції і зменшення собівартості. У той же час термін служби недорогих житомирських котлів сягає 15 років з урахуванням мінімального обслуговування.

Підлогові котли «Житомир-3»

Надійність стаціонарних агрегатів модельного ряду перевірена багаторічною практикою. Опалювачі «Житомир-3» є найпопулярнішими, їх рекомендують купувати майстри сервісних та газових служб.

Пояснення. Газівники дійсно «люблять» підлогові моделі котлів бренду «Атем». Конструкція проста і надійна, несправності виникають вкрай рідко, відповідно, майстру перепадає менше роботи.

Схема теплогенератора «Житомир-3»

Лінійка включає 18 апаратів – 9 одноконтурних моделей КС-Г-СН і 9 теплогенераторів С-ГВ-СН з додатковим теплообмінником для нагріву води. Основні характеристики котлів:

  • діапазон охоплених потужностей – 7…60 кВт, ККД – 92%;
  • матеріал головного теплообмінника – вуглецева або нержавіюча сталь, вторинного змійовика – мідь;
  • пальник – трубчастий мікрофакельний фірми Polidoro, камера згоряння – відкритого типу;
  • запальник горить постійно, розпалюється від кнопки п’єзоелемента;
  • робочий тиск теплоносія – 1.5 Бар, максимальний – 2 Бар, допустимий напір у водяному контурі – 6 Бар;
  • рекомендований температурний графік – 60…80 °C, максимум – 90 градусів, при 95 °C спрацьовує датчик перегріву;
  • відведення продуктів горіння – через традиційний димохід з природною тягою.

Примітка. Котли КС-Г-045СН і КС-ГВ-045СН потужністю 45 кВт розраховані на більший тиск теплоносія: експлуатаційний – 2 Бар, максимальний – 3 Бар.

Особливості конструкції

За вимогами нормативів, котел «Атем» обладнаний автоматикою безпеки, яка перериває подачу газу до запальника і головної горілки за чотирма факторами: падіння тиску газу нижче 6.4 мБар, самовільне затухання полум’я, відсутність тяги димаря та перегрів теплоносія. Функцію відключення виконує автоматичний газовий клапан, його модель залежить від продуктивності агрегата:

  1. На апарати 7…16 кВт ставиться автоматика 630 SIT.
  2. Теплогенератори продуктивністю 22.5…31.5 кВт комплектуються клапанами 710 MINISIT.
  3. Котли потужністю 40 кВт чи більше оснащуються автоматичними газовими блоками SIT 820 NOVA.

Схема підключення термостата до блока автоматики

Довідка. Остання серія італійських клапанів 820 NOVA має роз’єм для приєднання погодних датчиків і кімнатних терморегуляторів. Більше інформації з питань роботи газової автоматики котлів ви знайдете в нашому окремому огляді.

Друга важлива особливість побутових опалювачів – конструкція контуру ГВП. Теплообмінник – це мідний змійовик, занурений у водяну сорочку апарата. Тому температура води, що йде на ГВП, залежить від ступеня нагріву теплоносія у котловому баку.

Влітку робота контуру водопостачання забезпечується обв’язкою котла – між подачею і зворотною лінією ставиться трубна перемичка з краном. Коли вимикається обігрів будинку, цей кран відкривається, а система опалення відсікається іншою арматурою. Теплоносій починає циркулювати по малому колу, як показано на схемі.

Обв'язка двоконтурного газового опалювача і самопливної системи
Для літньої роботи контуру ГВП виробник пропонує закільцювати подачу зі зворотнім трубопроводом, зв’язок котла з розширювальним баком зберігається

Переваги й недоліки

Головною перевагою підлогових котлів «Житомир-3» є висока надійність при невеликій вартості агрегата. Одноконтурний котел тепловою потужністю 7 кВт вартує приблизно 300 у. о., з водяним контуром – 340 у. о.

Решта плюсів водогрійних апаратів вигляє традиційно для бренду «Атем»:

  • простота конструкції, невибагливість в експлуатації;
  • енергонезалежність – котел не вимагає електроживлення;
  • тривалий термін служби;
  • моделі з автоматикою SIT 820 NOVA можна комутувати з зовнішніми регулюючими пристроями – термостатами і погодними датчиками.

Доповнення. Нове покоління моделей КС-Г-СН потужністю 10…30 кВт комплектується системою полегшеного розпалу «Атем-старт». Кнопка запуску виведена на передню панель котла.

Полегшений розпал пальника котла

Агрегати пристосовані для роботи в самопливних і насосних системах опалення відкритого типу. Допускається використання в закритій схемі з примусовою циркуляцією за умови, що робочий тиск теплоносія не перевищуватиме 1.5 Бар (короткочасно – 2 Бар). Нагадаємо: модифікація КС-Г-045СН витримує 2 і 3 Бар відповідно.

Недоліки аналогічні мінусам парапетних котлів, виключаючи задування пальника через коаксіальний димохід. Якщо димар змонтований правильно – витриманий перетин (діаметр) і висота підйому труби, то проблем з тягою не виникатиме.

Твердопаливні котли «Атем»

В останні роки житомирський завод освоїв виробництво котлів, що працюють на твердому паливі. На вибір покупця пропонується 2 лінійки теплогенераторів:

  1. Класичні опалювачі серій АОТВ і АКТВ, призначені для спалювання вугілля-антрациту і дров.
  2. Чисто дров’яні котли тривалого горіння «Житомир-Д».

Перша лінійка включає 18 моделей теплопродуктивністю 12…25 кВт зі сталевим жаротрубним теплообмінником. Серія АКТВ комплектується чавунною варильною плитою, модифікації АОТВ-В обладнані мідним змійовиком, що нагріває воду на господарські потреби.

Житомирські опалювачі на дровах

Перерахуємо особливості та робочі параметри традиційних вугільних котлів:

  • спалювання палива і викид димових газів відбувається за рахунок природної тяги в димового каналу;
  • подача повітря та інтенсивність горіння регулюється вручну спеціальним гвинтом на заслінці зольника або автоматичним регулятором тяги на ланцюжку (опція);
  • вторинний мідний змійовик ГВП розташований в котловому баку;
  • виробником декларується абсолютно реальний показник ККД – 78%;
  • тиск теплоносія робочий – 1.5 Бар, в модифікаціях з круглим корпусом – 1 Бар;
  • вага апарата – від 88 до 208 кг, об’єм паливної камери – 44—69 літрів залежно від потужності конкретної моделі;
  • тривалість горіння 1 завантаження антрациту – 8 годин, дров – 6 год;
  • найбільша допустима температура теплоносія на подачі – 90 °C.

Параметри дров'яних опалювачів Атем - таблиця

Примітка. В комплекті з теплогенератором йде кочерга і совок для шурування і очищення зольної камери.

В інструкції з експлуатації виробник прямо вказує: твердопаливні установки призначені для роботи в мережах теплопостачання з природною циркуляцією води і відкритим розширювальним баком. Можна додавати циркуляційний насос за умови, що тиск теплоносія не підніметься вище 1.5 Бар.

Підключення ТТ-котла «Житомир» до самопливного опалення
Циркуляційний насос в гравітаційній системі ставиться на байпасі

В закритих системах опалення ТТ-котли треба використовувати з буферною ємністю (теплоакумулятором). Інакше в разі перегріву тиск в трубопровідній мережі досягне 3 Бар, водяна сорочка агрегата може роздутися і потріскатися. Застереження також відноситься до теплогенератора тривалого циклу роботи «Житомир-Д», його характеристики виглядають так:

  • лінійка включає 3 теплових агрегати потужністю 12, 16 і 20 кВт, основне пальне – дрова;
  • мінімальна тривалість роботи з 1 повної закладки – 8 годин;
  • об’єм топки збільшений до 140, 195 і 250 літрів відповідно;
  • місткість котлового бака – 78 л;
  • вага агрегатів – 200, 250 і 290 кг;
  • інші параметри ідентичні опалювачам серії АОТВ.

Важливий момент. Виробник настійно рекомендує експлуатувати котли тривалого горіння спільно з буферною ємністю (теплоакумулятором), яка вміщує 0.35–1 м³ теплоносія.

Характеристики агрегата «Житомир-Д» довгого горіння
Котел тривалого горіння «Житомир-Д» має збільшену топку, яка робить його високим

Позитивні й негативні моменти експлуатації

За зручністю користування та надійністю ТТ-котли «Атем» мало відрізняються від інших теплогенераторів бюджетного сегмента:

  • теплогенератор функціонує без електрики;
  • тривалість горіння і ККД сильно залежать від якості палива (дров, вугілля) та режиму роботи;
  • чистка топки і зольника не викликає ускладнень, доступ до жарових труб відкривається через передні дверцята;
  • при дотриманні правил експлуатації і відсутності перегріву апарат прослужить 10–15 років;
  • на котлах серії АКТВ можна готувати їжу;
  • спалювання дров апріорі економніше, аніж використання інших енергоносіїв (природний газ, електроенергія).

Найважливіша перевага опалювачів «Житомир-Д» – великий об’єм паливної камери, що визначає тривалість горіння. Серед обладнання інших брендів дуже складно знайти котли такої місткості. Реальний конкурент – литовська Stropuva на 20 кВт з об’ємом топки 260 л, але вона істотно дорожча.

Схема обв'язки буферної ємності і ТТ-котла в приватному будинку
Для підключення агрегата з великим розміром топки виробник рекомендує класичну схему з буферною ємністю (теплоакумулятором)

Немає сенсу перераховувати мінуси, властиві всім дров’яним та вугільним котлам. Відзначимо конкретні недоліки житомирських апаратів:

  1. Низький поріг максимального тиску теплоносія не дозволяє спокійно експлуатувати ТТ-котел в складі закритої системи опалення, де напір води може сягати 3 Бар.
  2. Згідно з рекомендаціями виробника, температура в зворотному трубопроводі не має опускатися нижче 45 градусів, інакше в топці виділятиметься конденсат. За природної циркуляції нереально застосувати класичну схему обв’язки з байпасом і триходовим клапаном, який захищатиме котел від холодної води і конденсату.
  3. Ручне управління подачею повітря не дозволяє реалізувати оптимальний режим роботи та підтримувати бажану температуру. Регулятор тяги вирішує проблему лише частково. Побажання для виробника: оснастити 2–3 моделі блоком автоматики і турбонаддувом.

Відео: експлуатація житомирського ТТ-котла

Втім, твердопаливний агрегат «Житомир» можна підключити до закритої системи одноповерхового будинку, де підтримується невисокий тиск води. На випадок перегріву пропонуємо встановити запобіжний клапан теплового скидання, як це зроблено нижче на схемі.

Встановення додаткового захисного клапана
При нагріванні до критичної температури додатковий клапан скидатиме теплоносій з системи незалежно від тиску. В котел автоматично надійде холодна вода

Комбіновані моделі

Крім традиційної опалювальної техніки, компанія «Атем» виробляє 3 комбінованих серії котлів:

  1. Електро-газові теплогенератори КС-Г-СН/КЕ продуктивністю по теплу 10–12 кВт.
  2. Агрегати «Житомир-9», що спалюють вугілля і природний газ. Позначення – КС-Г-СН/АОТВ, потужність – 10, 12 і 15 кВт.
  3. Опалювально-водогрійна установка «два в одному» КС-Г-СН, інакше – «Житомир-10». Лінійка моделей охоплює діапазон продуктивності 7…30 кВт.

Уточнення. Всі типи комбінованих котлів призначені для підлогового монтажу.

Лінійка котлів «газ-електрика» побудована на базі агрегатів «Житомир-3» і зовні не відрізняється від звичайних підлогових апаратів. Конструкція доповнена блоком управління і електричним нагрівачем, поміщеним у водяну сорочку. Встановлюється 2 типи нагрівальних елементів – потужністю 4.5 і 9 кВт. Важлива особливість: обидва способи нагріву можна задіяти по черзі або одночасно.

Універсальні теплогенератори фірми «Атем»
Електро-газовий (зліва) і вугільно-газовий (праворуч) котел компанії «Атем»

Вугільно-газовий теплогенератор «Житомир-9» має наступні параметри:

  • в лівій частині корпусу розміщена топка об’ємом 47 чи 70 літрів для закладки антрациту або дров;
  • праворуч від твердопаливної камери зроблена газова топка з пальником Polidoro і блоком автоматики SIT 630, теплообмінник обох камер загальний, димовідводи – роздільні;
  • ефективність на газі – 92%, твердому паливі – 78%, робочий тиск води – 1 Бар (Max 1.5 Бар);
  • допускається робота в закритій системі, умова – монтаж групи безпеки з запобіжним клапаном 1.5 Бар;
  • тривалість 1 циклу горіння вугілля – 6…8 годин;
  • є модифікації з водяним контуром ГВП.

Зауваження. При роботі на вугіллі та дровах котел виробляє менше тепла, ніж на газі, це помітно за показниками ККД. Приклад: агрегат КС-Г-016СН/АОТВ-12 в першому випадку розвиває потужність 12 кВт, у другому – 16 кВт.

Алгоритм роботи простий: поки теплоносій нагрівається вугіллям, газовий пальник не запалюється. Коли датчик зафіксує падіння температури, відкриється подача газу і включиться в роботу права сторона теплогенератора. Головне, щоб горів запальник.

Газовий котел «Житомир-10» складається з двох окремих секцій – котлової топки і проточного водонагрівача. Пальники, пристрої безпеки і теплообмінники повністю розділені. По суті, газова колонка і котел суміщені в одному корпусі. Ціль – підвищити витрати води для ГВП до комфортного рівня, не погіршуючи ефективності обігріву.

Відгуки про експлуатацію котлів

Як неважко здогадатися, переважна більшість відгуків – позитивні. Купуючи котел бюджетної цінової категорії, власники чітко уявляють мету – забезпечити надійний обігрів житла з мінімальним вкладенням коштів. Наведемо ряд висловлювань реальних користувачів.

Азалія, м. Миколаїв, Україна

Переїхали у приватний будинок 8 років тому і одразу взялися за ремонт опалення. Старенький котел, що залишився від колишніх господарів, замінили на «Житомир-3». Що хочеться відзначити: апарат функціонує без перебоїв, пальник не гасне при сильних вітрах. Щорічно робимо промивання й чистку, проблем в експлуатації немає. Котлом задоволені.

Котел і водонагрівач «Житомир-10»
Компонування універсального апарата «Житомир-10» з незалежним нагріванням теплоносія і води

Олександр, м Краснодар, РФ

Користуюся двоконтурним котлом «Атем» 25 кВт, підлоговий варіант. Паливо – магістральний газ. Автоматика та опалення працює на тверду п’ятірку, контур ГВП – слабий. Щоб нормально помитися, треба ставити регулятор на позначку 6–7, тоді батареї печуть нестерпно.


Микола, Республіка Білорусь

Оскільки система опалення будинку гравітаційна, підібрав відповідний котел «Житомир-3» на 16 кВт замість старого «Лемакса». При запуску зіткнувся з проблемою – неутеплений димохід почав «плакати» конденсатом, у старого агрегата гази прогрівалися сильніше, такого ефекту не виникало. З моменту встановлення пройшло 6 опалювальних сезонів, несправність сталася лише одного разу – згас запальник. Газівник по телефону порадив протерти контакти датчика тяги спиртом, на цьому питання вичерпане.


Лариса, м. Перм, РФ

Водогрійний котел «Житомир» працює в нашому будинку п’ятий рік, серйозних недоліків не виявлено. Агрегат простий, надійний і невибагливий, ставити на обслуговування в сервісній організації не потрібно. Відкритий розширювальний бак у нас ставити немає можливості, тому зробили закриту систему. Поки не підвели газопровід, топили будинок 80 квадратів від пропанових балонів. Правда, довелося наймати майстра, щоб перевів котел на скраплений газ.

Заключний висновок

Асортимент теплогенераторів житомирського заводу продовжує доповнюватися новими водогрійними апаратами – газовими колонками, котлами атмосферними і турбованими. В рамках однієї публікації детально розглянути кожен агрегат нереально, тому ми обмежилися оглядом найбільш затребуваних моделей. Сподіваємося, бренд і надалі триматиме марку, поставляючи користувачам надійне теплове обладнання.
