Как сделать автоклав для домашнего консервирования

Плодоовощная продукция в автоклаве

Хотя прилавки супермаркетов буквально заставлены банками с тушенкой, рыбой и плодоовощной продукцией, домашнее консервирование актуальности не теряет. Ведь собственные продукты не содержат химии, да и обходятся гораздо дешевле. Правда, заготовка припасов ежегодно сопровождается эффектом «адской кухни», ибо варку, стерилизацию и закатку иначе не назовешь. Проверенный способ облегчить и ускорить процесс консервации — использовать специальную закрытую емкость — автоклав, изготовленный своими руками. Из нашей публикации вы узнаете, как можно сделать этот полезный аппарат.

Принцип работы – готовка под давлением

Смысл применения бытового автоклава простой: он позволяет задействовать в домашнем хозяйстве промышленную технологию термообработки любых сырых продуктов. Агрегат, показанный ниже на схеме, представляет собой герметично закрытый металлический резервуар с манометром, клапаном и воздушным вентилем. Он действует одновременно как стерилизатор и кастрюля – скороварка, сводя две трудоемких операции в одну.

Схема стерилизатора с консервацией внутри

Технология приготовления консервов взята из инструкции по эксплуатации автоклава белорусского производства, но она справедлива и для самодельных агрегатов:

  1. В вымытую стеклянную тару наливается вода на уровень 1—2 см от дна.
  2. Начальный пищевой продукт смешивается со специями и прочими ингредиентами согласно рецепту, после чего раскладывается по банкам и сразу закатывается крышками.
  3. Баночки устанавливаются на поддон внутрь емкости в несколько рядов (прямо одна на другую). Затем бак наполняется водой с таким расчетом, чтобы ее уровень был на 60—80 см ниже горловины. При этом крышки последнего ряда посуды должны погрузиться на 1—2 см.
  4. Люк автоклава закрывается и привинчивается, затем насосом через вентиль внутри создается избыточное давление в размере 1—1.5 Бар (0.1—0.15 МПа).
  5. Аппарат подогревается на газовой плите либо другим способом до тех пор, пока давление в камере не возрастет до 3.5—4 Бар. Эта величина поддерживается в течение определенного времени, нужного для готовности консервы (рыбным шпротам достаточно 20 мин, курице – полчаса, а говяжьей тушенке потребуется не менее 40 мин).
  6. Нагрев отключается и емкость остывает до комнатной температуры вместе с банками, после чего воздух стравливается через вентиль и агрегат разгружается.

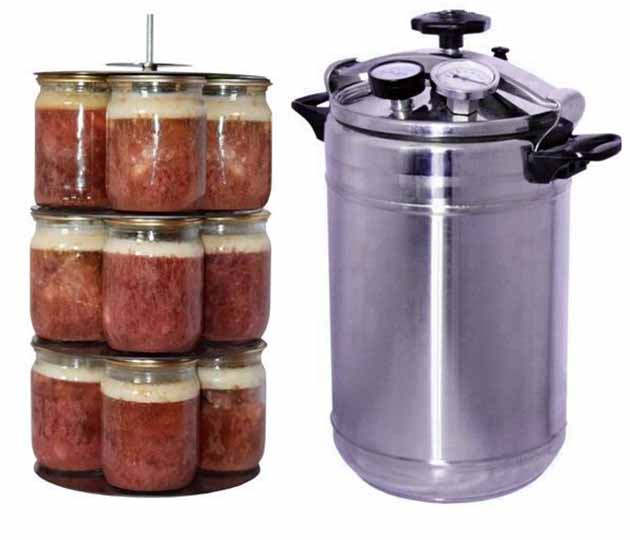

Тушенка и кастрюля скороварка
Для данной конструкции накачка воздухом не производится

Для справки. Существуют заводские модели, чье устройство не предусматривает вентиля и предварительного накачивания. Но в таких условиях паровое давление внутри тары подрывает крышечки, поэтому ряды банок приходится скреплять стяжками из нержавейки, а это лишние неудобства.

Работа автоклава для домашнего консервирования основана на принципе повышения температуры кипения воды за счет увеличения давления в сосуде. Находясь в обычных условиях, она закипает при 98—100 °С. Если же создать в закрытом резервуаре избыток величиной 1 Бар, то эта граница сдвинется до 120 °С, а при 1.5 Бар – почти до 127 градусов. Таким образом, происходит ускоренная варка овощей либо мяса с попутным уничтожением всех видов бактерий и вирусов, выживающих при обычном кипении.

Делаем аппарат из газового баллона

Самый надежный и недорогой вариант самодельного автоклава – агрегат, сделанный из старого пропанового баллона. Он как нельзя лучше приспособлен работать под большим давлением, поскольку имеет цилиндрическую форму с закругленными торцами и металлические стенки толщиной 3 мм и больше.

Агрегат для автоклавирования

Тем не менее вы можете изготовить корпус из других похожих изделий и материалов:

  • воздушный ресивер от грузовика либо железнодорожного вагона;
  • промышленный огнетушитель;
  • молочный бидон;
  • труба из черной или нержавеющей стали с толстыми стенками.

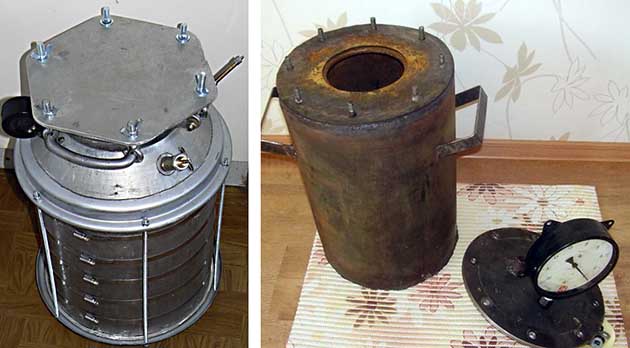

Устройства для домашней консервации
Стерилизатор из укрепленного бидона (слева) и стальной трубы (справа)

Примечание. Некоторым вариантам характерны кое-какие недостатки. Если ресиверы изначально рассчитаны на закачку воздуха и по форме близки к баллону, то у бидона дно выполнено плоским и его придется усиливать. То же и с обычной трубой – днище нужно сделать массивным, иначе его выдавит в рабочем режиме.

Наиболее практичная версия автоклава – из маленького газового баллона емкостью 24 л, куда помещается 14 полулитровых либо 5 литровых банок. Стандартный сосуд на 50 л слишком высокий, что затрудняет его использование, подобный агрегат на плиту не поставишь. В этом случае домашние умельцы практикуют нагрев горелками или встраивают ТЭН и делают конструкцию электрической, о чем мы расскажем далее. Сколько консервов вместится в различные сосуды, показано на схеме.

Для справки. Старые емкости из-под пропана сгодятся и для других полезных в быту самоделок, например, из них можно сварить мангал или буржуйку длительного горения на дровах.

Размеры баков для стеклянной посуды

Подготовка к работе

Перед тем как сделать бытовой автоклав, необходимо приготовить материалы и инструменты – болгарку, сварочный инвертор и дрель. Теперь по металлическим деталям:

  • сталь низкоуглеродистая листовая толщиной 10 мм – на изготовление посадочного фланца и крышки;
  • то же, 5 мм – для горловины;
  • лист 3 мм толщиной либо стальная полоса – на поддон для банок;
  • патрубки для манометра и термометра (при необходимости);
  • болты М12 с гайками – 8 шт.

Также понадобятся приборы безопасности и контроля – манометр и предохранительный клапан, чье назначение – сбрасывать пар при достижении критического давления (на заводских моделях он настраивается на 5.5 Бар). Измеритель температуры ставить необязательно, поскольку главный параметр, который нужно контролировать – это давление.

Совет. Чтобы не дырявить корпус или крышку в нескольких местах, поставьте группу безопасности, какие используются для газовых и твердотопливных котлов в системах отопления закрытого типа, как это сделано на фото. Только заглушите отверстие для воздухоотводчика.

Манометр и клапан на крышке

Для создания избыточного давления в корпус понадобится врезать обычный вентиль от автомобильной камеры или тот, что предназначается для бескамерных шин.

Инструкция по изготовлению

Простейший автоклав для консервирования из газового баллона, изготовленный нашим экспертом, показан на чертеже. Здесь применен квадратный фланец, ведь сделать его своими руками значительно проще, чем круглый. В качестве поддона применены стальные полосы, приваренные изнутри к боковым стенкам.

Аппарат для консервирования на чертеже

Важный момент. Место монтажа термометра – посередине корпуса – выбрано неслучайно. Дело в том, что заготовка продуктов нередко производится в отдельных строениях – гараже, летней кухне либо сарае. Когда наступает осень и в этих помещениях становится холодно, градусник, смонтированный на крышке, начинает врать (разница – 5—10 °С). Подробнее проблема описывается в видео:

Первый этап – разборка баллона, выполняемая по всем правилам:

  1. Выверните вентиль, поставьте сосуд в вертикальное положение и заполните водой.
  2. Если кран не удается вывернуть полностью, демонтируйте его латунную часть, как сделано на фото. Правда, воду придется наливать через шланг с наконечником, потому что отверстие слишком маленькое.
  3. Вырежьте квадратный проем для горловины согласно чертежу и просверлите отверстия для воздушного вентиля и штуцера термометра.
  4. Чтобы избавиться от въевшегося запаха газа, выжгите емкость горелкой, паяльной лампой или на костре.

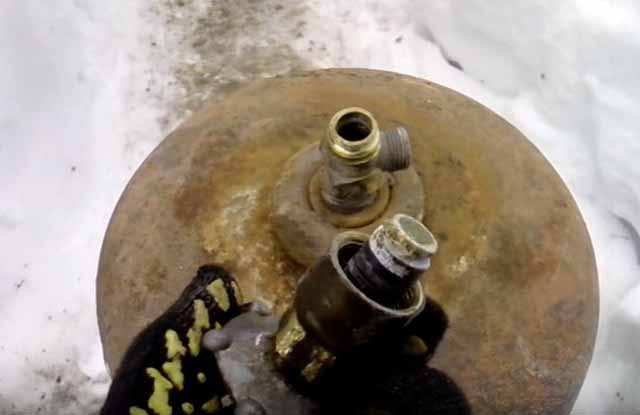

Отломанный кран
Кран не всегда удается вывинтить целиком

Для справки. Остатки пропана удаляются из резервуара путем вытеснения водой, так как этот газ тяжелее воздуха и самостоятельно не покинет сосуд, хоть клади его горизонтально, хоть вверх дном переворачивай.

Дальнейшая сборка выполняется просто:

  1. Установите поддон из железных полос и прихватите их сваркой.
  2. Из металла толщиной 5 мм сделайте горловину и приварите ее к баллону.
  3. Вырежьте фланец и крышку, а затем просверлите отверстия под болты и патрубок манометра, скрепив обе детали струбцинами.
  4. Фланец приварите к горловине, а резьбовой штуцер – к люку. Смонтируйте на нем группу безопасности.
  5. Если вы решили предусмотреть контроль температуры, то проделайте отверстие сбоку корпуса и установите второй патрубок с резьбой и прикрутите термометр.
  6. Смонтируйте вентиль для закачки воздуха.
  7. Изготовьте прокладку из резины по размерам фланца. На этом сборка завершена.

Сосок для подкачки воздуха

Примечание. Расположение патрубка группы безопасности на крышке не играет роли – можно его варить как по центру, так и с краю. А вот воздушный вентиль надо ставить выше максимального уровня воды. Как выполняется изготовление автоклава из большого огнетушителя, показано на видео:

Об электрических стерилизаторах

Судя по отзывам на форумах, вариант аппарата с электрическим подогревом не слишком популярен, в первую очередь, по причине увеличения стоимости консервации. Ведь мощные ТЭНы, встраиваемые в резервуар, потребляют от 2 до 4 кВт электроэнергии ежечасно. Но есть и другая сторона медали: такую версию автоклава можно снабдить терморегулятором и датчиком температуры, и таким способом автоматизировать процесс стерилизации.

Электрический нагреватель в баке

Примечание. Самодельный аппарат с электронагревателями столь же успешно применяется и по традиционной технологии с подогревом от газа, паяльной лампы и даже костра.

Порядок изготовления электрического стерилизатора не отличается от описанного выше. Единственная дополнительная операция – монтаж ТЭНов в нижнюю часть емкости, как это изображено выше на картинке. Больше информации о процессе сборки вы сможете получить, просмотрев последний видеоматериал:

Особенности эксплуатации

Как и любым сосудом, работающим с высокой температурой и под давлением, автоклавом надо пользоваться с умом. Чтобы успешно реализовать любой рецепт из книг и получить качественный продукт, соблюдайте простые правила:

  1. Воду в банки наливайте перед загрузкой мяса и рыбы, а не после. Повторяем, что ее уровень в емкости не должен доходить 8—10 см до горловины. Если налить больше, то при нагреве вода расширится и разорвет один из сварных швов.
  2. Постоянно контролируйте давление и температуру, сверяясь с таблицей (представлена ниже). До 100 °С нагревайте аппарат быстро, а потом уменьшайте пламя, чтобы только поддерживать температуру.
  3. Максимальное давление предварительной накачки – 1.5 Бар, больше делать нельзя.
  4. Не стравливайте воздух и не открывайте автоклав сразу после выключения нагрева. В этом случае вы получите кашу со стеклом, потому что вся посуда лопнет. Дождитесь остывания и только потом выгружайте готовую консервацию.
  5. Воздух выпускайте медленно, чтобы внутри не произошло скачка давления.
Вид продукцииУсловия стерилизации
МясоТ=110—120°
Р = 3—4.5 Бар
Продолжительность - до 60 минут
РыбаТ=110—118°
Р = 3—4 Бар
Длительность - до 40 минут
ОвощиТ=110—115°
Р = 3—4 Бар
Выдержка - до 25 минут

Совет. Лучший способ отследить момент остывания – ориентироваться по манометру. Когда давление в сосуде снизится до первоначального (которое было после накачивания), аппарат можно смело открывать. Процесс готовки консервов смотрите в очередном видео:

Выводы и советы

Как видите, самому сделать стерилизатор гораздо проще, чем его правильно эксплуатировать. Мы представили один вариант конструкции как наиболее дешевый и простой, но вы можете ее менять на свое усмотрение – поставить круглый фланец, более удобный запор для люка или ТЭН с автоматическим управлением нагрева. Главное, — качественно проваривайте все швы с обеих сторон и не применяйте для изготовления тонкостенные изделия (например, расширительные бачки для отопления).

Совет напоследок. В литературе пишется, что автоклавирование говядины и свинины должно длиться не менее 60 мин. Но домашние умельцы, не один год занимающиеся консервацией, рекомендуют держать мясо в режиме нагрева не меньше 2 часов. Именно столько нужно времени, чтобы погибла инфекция ботулизма, смертельно опасная для человека.
